اصطلاحات رایج در تحلیل المان محدود (FEA) که باید بدانید
آنچه در این مقاله میخوانید
مفاهیم بنیادین: تحلیل المان محدود چیست؟
پیش از آنکه به اصطلاحات تخصصی هر مرحله از فرآیند FEA بپردازیم، ضروری است که با اصول و مفاهیم پایهای این روش آشنا شویم. این مفاهیم، شالوده تمام تحلیلهای المان محدود را تشکیل میدهند.
روش المان محدود (Finite Element Method – FEM) یک روش عددی برای یافتن راهحلهای تقریبی معادلات دیفرانسیل جزئی است. در مقابل، تحلیل المان محدود (Finite Element Analysis – FEA) به کاربرد عملی FEM برای حل مسائل واقعی مهندسی اشاره دارد. بهطور خلاصه، FEM نظریه ریاضی زیربنایی است، در حالی که FEA کاربرد آن نظریه با استفاده از نرمافزار برای حل مسائل مهندسی در دنیای واقعی است—یعنی همان فرآیندی که این مقاله تشریح میکند. ایده اصلی این روش، تقسیم یک سیستم یا دامنه بزرگ و پیوسته به بخشهای کوچکتر، سادهتر و مجزا به نام «المانهای محدود» است. این فرآیند بنیادین، گسستهسازی (Discretization) نامیده میشود.
گسستهسازی، ایده مرکزی روش المان محدود است. در این فرآیند، یک دامنه پیوسته (مانند یک قطعه فیزیکی) به مجموعهای از زیردامنههای گسسته یا المانها تقسیم میشود تا راهحل مسئله بهصورت تقریبی در این دامنه جدید محاسبه شود.
هر مدل گسستهسازیشده از دو جزء اساسی تشکیل شده است که در جدول زیر تعریف شدهاند:
اصطلاح (Term) | تعریف (Definition) |
المان (Element) | یک شکل هندسی ساده (مانند مثلث، چهارضلعی در دوبعد یا چهاروجهی در سهبعد) که دامنه بزرگتر به آن تقسیم میشود. رفتار فیزیکی درون هر المان با معادلات سادهتری تقریب زده میشود. |
گره (Node) | نقاط مشخصی که المانها را در گوشهها یا لبهها به هم متصل میکنند. مقادیر متغیرهای میدانی (مانند جابجایی یا دما) در این نقاط محاسبه میشوند و مقادیر درون المان از روی آنها درونیابی میشود. |
این المانها و گرهها در کنار یکدیگر ساختاری شبکهمانند را تشکیل میدهند که به آن مش (Mesh) گفته میشود و اساس مدل محاسباتی را پایهریزی میکند.
واژگان کلیدی در فرآیند گامبهگام FEA
یک پروژه تحلیل المان محدود بهطور معمول از یک فرآیند ساختاریافته سهمرحلهای پیروی میکند: پیشپردازش، حل و پسپردازش. هر یک از این مراحل دارای مجموعه اصطلاحات فنی خاص خود است که تسلط بر آنها برای هر تحلیلگری ضروری است.
مرحله اول: پیشپردازش (Preprocessing) – ساخت مدل
پیشپردازش (Preprocessing) مرحلهای است که در آن تحلیلگر، مدل محاسباتی را برای حل آماده میکند. این مرحله شامل تعریف هندسه، تخصیص خواص مواد، تولید مش و اعمال بارها و شرایط مرزی بر روی مدل است. در واقع، تمام ورودیهای مسئله در این فاز تعریف میشوند.
- شبکه یا مش (Mesh) مجموعهای از تمام المانها و گرهها است که مدل هندسی را بهصورت گسسته نمایش میدهد. کیفیت مش (شامل اندازه، شکل و توزیع المانها) تأثیر مستقیمی بر دقت و پایداری نتایج تحلیل دارد. یک مش باکیفیت به نتایج دقیقتر منجر میشود، در حالی که یک مش بیکیفیت میتواند باعث بروز خطا و نتایج نادرست شود.
- درجه آزادی (Degrees of Freedom – DOF) درجات آزادی متغیرهای بنیادینی هستند که حلگر در هر گره محاسبه میکند. در واقع، DOFها نمایانگر روشهای مشخصی هستند که یک گره میتواند حرکت کند—انتقال در راستای محورهای X، Y و Z و دوران حول آنها. وظیفه اصلی حلگر FEA محاسبه مقدار دقیق جابجایی یا دوران برای هر DOF فعال در مدل است.
- توابع شکل (Shape Functions) این توابع که به آنها توابع درونیابی نیز گفته میشود، چگونگی تغییر یک متغیر (مانند جابجایی) را درون یک المان بر اساس مقادیر آن متغیر در گرههای همان المان تعریف میکنند. این توابع از پیش تعیینشده و معمولاً چندجملهای هستند و به نرمافزار اجازه میدهند تا مقادیر را در هر نقطهای داخل المان محاسبه کند، نه فقط در گرهها. این توابع، بلوکهای سازنده ریاضی هستند که به نرمافزار اجازه میدهند ماتریس سختی را که رفتار فیزیکی المان را توصیف میکند، فرمولبندی کند.
- ماتریس سختی (Stiffness Matrix) ماتریس سختی
[K]یک مفهوم بنیادی در تحلیل سازهها است. این ماتریس، اطلاعات هندسی و خواص مواد یک المان را در خود جای داده و مقاومت آن را در برابر تغییر شکل تحت بار نشان میدهد. به زبان ساده، ماتریس سختی رابطه بین نیروهای اعمالشده به گرههای یک المان و جابجاییهای حاصل در آن گرهها را بیان میکند ({F} = [K]{u})، که در آن{F}بردار نیروهای وارد بر گرههای المان و{u}بردار جابجاییهای گرهی حاصل (DOFها) را نشان میدهد. این مفهوم مشابه ثابت فنر (k) در قانون هوک است که مقاومت فنر در برابر کشش را مشخص میکند. - ژاکوبین (Jacobian) برای محاسبه انتگرالهای مورد نیاز ماتریس سختی، محاسبات بر روی یک المان ایدهآل و کامل (در یک سیستم مختصات «طبیعی») انجام میشود. ژاکوبین ابزار ریاضی یا ماتریس مقیاسی است که این محاسبات ایدهآل را به شکل واقعی و بالقوه تغییرشکلیافته المان در سیستم مختصات کارتزین مدل نهایی نگاشت میکند. کیفیت المانها اغلب با دترمینان ماتریس ژاکوبین ارزیابی میشود؛ دترمینان منفی ژاکوبین میتواند نشاندهنده یک المان بهشدت تغییرشکلیافته و بیکیفیت باشد که منجر به خطا در محاسبات میشود.
مرحله دوم: حل (Solution) – انجام محاسبات
مرحله حل (Solution) فازی است که در آن نرمافزار FEA وارد عمل میشود. در این مرحله، معادلات مربوط به تکتک المانها در یک سیستم معادلات جبری سراسری مونتاژ شده و این دستگاه معادلات عظیم برای یافتن مقادیر مجهول اولیه (یعنی درجات آزادی در گرهها) حل میشود.
- فرمولبندی ضعیف (Weak Formulation) این مفهوم یک گام ریاضی کلیدی در FEM است که معادلات دیفرانسیل جزئی (PDE) حاکم بر مسئله را به یک فرم انتگرالی معادل تبدیل میکند. این کار دو مزیت عمده دارد: اولاً، نیاز به پیوستگی مشتقات در سراسر مدل را کاهش میدهد که این امر استفاده از توابع شکل سادهتر را ممکن میسازد. ثانیاً، این تبدیل، بنیان نظری است که اجازه میدهد یک معادله دیفرانسیل پیچیده به دستگاه معادلات جبری خطی
[K]{u} = {F}تبدیل شود که حلگر واقعاً میتواند آن را محاسبه کند.
مرحله سوم: پسپردازش (Postprocessing) – تحلیل نتایج

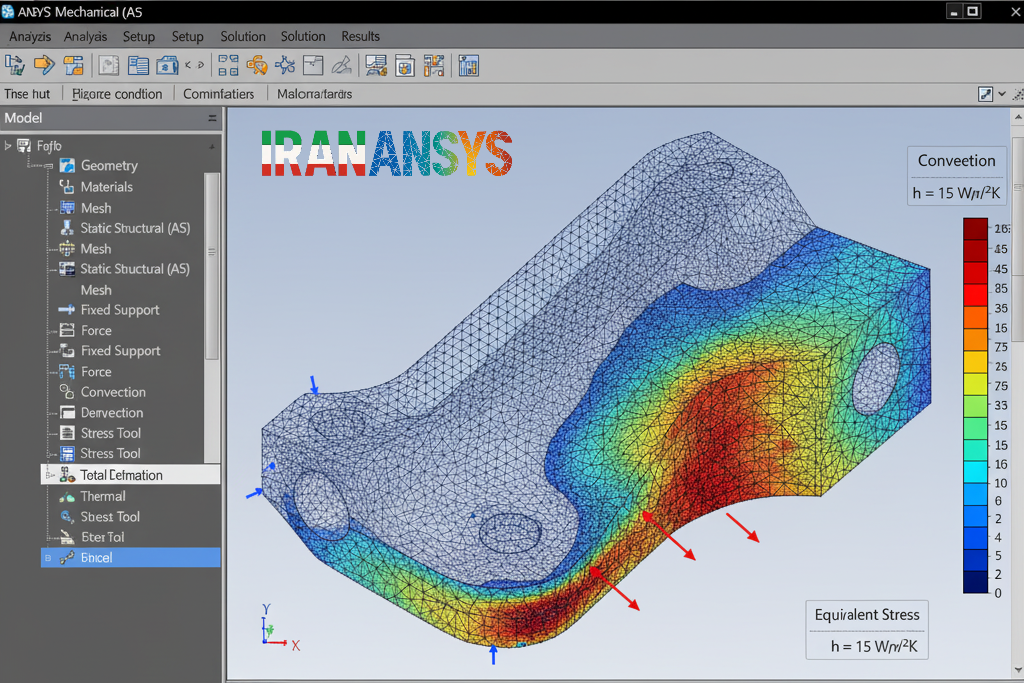

پسپردازش (Postprocessing) مرحله نهایی تحلیل است که در آن نتایج خام محاسبهشده توسط حلگر (مانند جابجایی گرهها) برای استخراج مقادیر مهندسی مورد نیاز دیگر (مانند تنش، کرنش و نیروهای عکسالعملی) استفاده میشود. این نتایج بهصورت گرافیکی، مانند نمودارهای کانتوری رنگی، مصورسازی میشوند تا تحلیلگر بتواند آنها را بهراحتی تفسیر و ارزیابی کند.
- همگرایی (Convergence) همگرایی یک مفهوم حیاتی برای ارزیابی اعتبار نتایج است. این فرآیند به این معناست که با ریزتر شدن مش (افزایش تعداد المانها)، راهحل عددی به یک مقدار پایدار و دقیق نزدیک میشود. اگر با پالایش مش، نتایج بهطور قابل توجهی تغییر کنند، این بدان معناست که مش اولیه بهاندازه کافی ریز نبوده و به همگرایی نرسیده است. تحلیلگران باید همواره از همگرایی نتایج خود اطمینان حاصل کنند.
- تکینگی (Singularity) تکینگی به نقطهای در مدل گفته میشود که در آن یک کمیت فیزیکی (معمولاً تنش) از نظر تئوری به سمت بینهایت میل میکند. این پدیده اغلب در گوشههای تیز داخلی، نقاط اعمال بار متمرکز یا شرایط مرزی ایدهآل رخ میدهد. برخلاف سایر نواحی تنش بالا که با یک مش ریزتر به یک مقدار محدود همگرا میشوند، یک تکینگی واقعی هرگز همگرا نخواهد شد. تشخیص این تفاوت برای یک تحلیلگر حیاتی است تا از ریز کردن بیهوده مش در اطراف یک تکینگی اجتناب کند و آن را بهعنوان یک پدیده ریاضی مدل، و نه یک وضعیت تنش فیزیکی، درک نماید.
درک این اصطلاحات و مفاهیم، پایه و اساس انجام یک تحلیل المان محدود معتبر و قابل اطمینان را تشکیل میدهد.
جمعبندی
در این مقاله، به بررسی واژگان و مفاهیم بنیادین تحلیل المان محدود پرداختیم. از اصول اولیه مانند گسستهسازی، المان و گره گرفته تا اصطلاحات تخصصی در مراحل پیشپردازش، حل و پسپردازش، هر یک نقشی حیاتی در فرآیند شبیهسازی ایفا میکنند. تسلط کامل بر این اصطلاحات المان محدود برای هر مهندس یا تحلیلگری که به دنبال انجام شبیهسازیهای دقیق و قابل اعتماد است، یک ضرورت مطلق محسوب میشود.
به عنوان نکته نهایی، باید تأکید کرد که کیفیت نتایج FEA تنها به قدرت نرمافزار بستگی ندارد، بلکه عمیقاً به درک تحلیلگر از مفاهیم اساسی وابسته است. از انتخاب استراتژی مناسب برای مشبندی و درک محدودیتهای آن گرفته تا توانایی تشخیص پدیدههایی مانند تکینگی و ارزیابی همگرایی، این دانش تحلیلگر است که یک مدل کامپیوتری را به یک ابزار قدرتمند برای تصمیمگیری مهندسی تبدیل میکند.
