انواع تماس (Contact) در Ansys Mechanical: Bonded, Frictional, No-Separation

مفهوم تماس (Contact) در Ansys Mechanical

پیش از ورود به جزئیات انواع مختلف تماس، درک مفهوم پایه‌ای آن برای هر تحلیلگری ضروری است. تماس در نرم‌افزارهای اجزاء محدود، روشی برای مدل‌سازی چگونگی تعامل سطوح دو یا چند قطعه با یکدیگر است. این تعاملات می‌توانند از اتصال دائم تا لغزش همراه با اصطکاک را شامل شوند.

• ماهیت المان‌های تماس: المان‌های تماس سطحی (Surface contact elements) را می‌توان به صورت یک «پوسته» (skin) مجازی تصور کرد که سطوح خارجی قطعات در یک مجموعه را می‌پوشاند. این پوسته مجازی وظیفه دارد تا رفتار فیزیکی سطوح را هنگام برخورد یا تعامل با یکدیگر تعریف کند. این رفتارها شامل اتصال، اصطکاک و سایر پدیده‌های فیزیکی مرتبط با مکانیک سازه می‌شوند.
• تحلیل رفتارهای کلیدی تماس: به طور کلی، هر تماسی با دو رفتار اصلی تعریف می‌شود که به صورت عمودی و مماسی بر سطح تماس عمل می‌کنند:
  • رفتار عمودی (Normal Behavior): این رفتار مربوط به حرکت در راستای عمود بر سطح تماس است. وظیفه اصلی آن جلوگیری از نفوذ قطعات در یکدیگر و همچنین مدل‌سازی امکان جدایش (Separation) یا عدم جدایش آن‌هاست.
  • رفتار مماسی (Tangential Behavior): این رفتار به حرکت در راستای مماس بر سطح تماس اشاره دارد و مشخص می‌کند که آیا سطوح اجازه لغزش (Sliding) روی یکدیگر را دارند یا خیر. در صورت وجود لغزش، این رفتار می‌تواند مقاومت ناشی از اصطکاک را نیز مدل‌سازی کند.

اکنون که با مفاهیم بنیادین تماس آشنا شدیم، به بررسی اولین و ساده‌ترین نوع آن، یعنی تماس Bonded، می‌پردازیم.

کانتکت Bonded (اتصال دائم)

تماس Bonded برای شبیه‌سازی قطعاتی استفاده می‌شود که به طور دائم به یکدیگر متصل هستند، گویی که جوشکاری شده یا با چسب قوی به هم چسبیده‌اند. این نوع تماس، ساده‌ترین و از نظر محاسباتی بهینه‌ترین راه برای مدل‌سازی اتصال ثابت بین دو قطعه است.

• تحلیل رفتار: کانتکت Bonded از هرگونه حرکت نسبی بین سطوح جلوگیری می‌کند. این به معنای اعمال دو قید اصلی است:
  • عدم جدایش (No Gaps): سطوح تحت هیچ شرایطی نمی‌توانند از یکدیگر جدا شوند.
  • عدم لغزش (No Sliding): سطوح نمی‌توانند روی یکدیگر بلغزند و کاملاً به هم قفل شده‌اند.
• طبقه‌بندی و کارایی: این نوع تماس یک رفتار خطی (Linear) را مدل‌سازی می‌کند. به همین دلیل، حلگر (Solver) معمولاً تنها به یک تکرار (1 iteration) برای رسیدن به همگرایی نیاز دارد. این ویژگی، کانتکت Bonded را به گزینه‌ای بسیار سریع و کارآمد از نظر محاسباتی تبدیل می‌کند، به خصوص در مدل‌های بزرگ و پیچیده.
• فرمولاسیون MPC: یکی از کارآمدترین روش‌ها برای پیاده‌سازی تماس Bonded، استفاده از فرمولاسیون MPC (Multi-Point Constraint) است. در این روش، به جای الگوریتم‌های مبتنی بر پنالتی، نرم‌افزار به صورت مستقیم معادلات قیدی (constraint equations) را به ماتریس سختی اضافه می‌کند. این معادلات، درجات آزادی (DOFs) متناظر گره‌های روی سطح تماس و سطح هدف را مستقیماً به یکدیگر کوپل کرده و تضمین می‌کنند که جابجایی آن‌ها کاملاً یکسان باقی بماند.

با وجود کارایی بالای Bonded، سناریوهایی وجود دارند که در آن‌ها قطعات باید بدون جدا شدن، روی هم بلغزند. این نیاز ما را به معرفی نوع بعدی تماس، یعنی No-Separation، رهنمون می‌سازد.

کانتکت No-Separation (عدم جدایش)

در برخی کاربردهای مهندسی، دو قطعه باید همواره در تماس با یکدیگر باقی بمانند اما اجازه حرکت لغزشی نسبت به هم را داشته باشند. برای مثال، یک اتصال دم‌چلچله‌ای (dovetail joint) یا یک اتصال T-شکل (T-slot connection) که در آن‌ها قطعات از نظر مکانیکی مقید به عدم جدایش هستند اما آزادانه می‌لغزند، نمونه‌هایی عالی از این رفتار هستند. کانتکت No-Separation دقیقاً برای شبیه‌سازی چنین شرایطی طراحی شده است.

• تحلیل رفتار: تفاوت کلیدی این نوع تماس با Bonded در رفتار مماسی آن نهفته است:
  • عدم جدایش (No Gaps): همانند Bonded، سطوح نمی‌توانند از یکدیگر جدا شوند و همواره در تماس باقی می‌مانند.
  • لغزش مجاز (Sliding Allowed): برخلاف Bonded، سطوح اجازه دارند آزادانه و بدون هیچ مقاومتی روی یکدیگر بلغزند.
• طبقه‌بندی و کارایی: تماس No-Separation نیز یک رفتار خطی (Linear) محسوب می‌شود. این بدان معناست که وضعیت تماس در طول تحلیل تغییر نمی‌کند و حلگر برای همگرایی تنها به یک تکرار (1 iteration) نیاز دارد. این ویژگی آن را از نظر محاسباتی به اندازه Bonded کارآمد می‌سازد.
• کاربرد: این نوع تماس برای مدل‌سازی سطوحی که روی هم می‌لغزند اما تحت هیچ شرایط بارگذاری از هم جدا نمی‌شوند، ایده‌آل است. این یک فرض ساده‌کننده است که می‌تواند در مراحل اولیه طراحی یا در شرایطی که نیروهای فشاری همواره تماس را حفظ می‌کنند، بسیار مفید باشد.

در دنیای واقعی، بسیاری از لغزش‌ها با مقاومت همراه هستند. این مقاومت توسط پدیده‌ای به نام اصطکاک مدل‌سازی می‌شود که در بخش بعدی به آن خواهیم پرداخت.

کانتکت Frictional (اصطکاکی)

برای دستیابی به شبیه‌سازی‌های واقع‌گرایانه در بسیاری از کاربردهای مهندسی، از سیستم‌های ترمز و کلاچ گرفته تا اتصالات پیچی و مکانیزم‌های لغزشی، مدل‌سازی اصطکاک امری ضروری است. کانتکت Frictional به تحلیلگر اجازه می‌دهد تا مقاومت ناشی از لغزش بین دو سطح را به مدل خود اضافه کند و به نتایجی بسیار نزدیک‌تر به واقعیت دست یابد.

• تحلیل رفتار: این نوع تماس رفتار پیچیده‌تر و غیرخطی‌تری را نسبت به دو نوع قبلی شبیه‌سازی می‌کند:
  • جدایش مجاز (Gaps Allowed): سطوح می‌توانند تحت بارگذاری کششی یا در اثر تغییر شکل از یکدیگر جدا شوند.
  • لغزش با مقاومت (Sliding with Resistance): سطوح اجازه لغزش روی یکدیگر را دارند، اما این حرکت با نیروی اصطکاک که در خلاف جهت حرکت اعمال می‌شود، مقاومت می‌کند.
• طبقه‌بندی و هزینه محاسباتی: کانتکت Frictional یک تماس غیرخطی (Nonlinear) است. غیرخطی بودن آن ناشی از تغییر وضعیت المان‌های تماس در حین تحلیل است؛ المان‌ها می‌توانند بین سه حالت جابجا شوند: بسته و چسبیده (closed and sticking)، بسته و در حال لغزش (closed and sliding)، و باز (open/separated). این تغییر در ماتریس سختی سیستم باعث می‌شود که حلگر برای رسیدن به همگرایی به چندین تکرار (multiple iterations) نیاز داشته باشد. این امر به طور قابل توجهی زمان حل را در مقایسه با تماس‌های خطی افزایش می‌دهد.
• مدل اصطکاک کولمب (Coulomb Friction): این نوع تماس عمدتاً بر اساس مدل کلاسیک اصطکاک کولمب عمل می‌کند. بر اساس این مدل، لغزش تنها زمانی آغاز می‌شود که نیروی مماسی (برشی) وارد بر سطح، از آستانه نیروی اصطکاک استاتیکی فراتر رود. این آستانه از حاصل‌ضرب ضریب اصطکاک (μ) در نیروی عمودی (F_normal) به دست می‌آید: F_tangential ≥ μ * F_normal
• حالات چسبندگی و لغزش: بر اساس مدل کولمب، تماس اصطکاکی می‌تواند در دو حالت باشد:
  • Sticking (چسبندگی): تا زمانی که نیروی مماسی از آستانه اصطکاک کمتر باشد، دو سطح به هم «چسبیده‌اند» و هیچ لغزش نسبی رخ نمی‌دهد.
  • Slipping (لغزش): به محض اینکه نیروی مماسی از آستانه اصطکاک فراتر رود، لغزش آغاز می‌شود و نیروی اصطکاک با حرکت نسبی سطوح مخالفت می‌کند.

حال که با ویژگی‌های هر سه نوع تماس اصلی آشنا شدیم، زمان آن است که آن‌ها را در یک جدول به صورت مستقیم مقایسه کنیم تا تفاوت‌هایشان را بهتر درک کنیم.

مقایسه جامع: Bonded در مقابل Frictional و No-Separation

انتخاب صحیح بین این سه گزینه به درک دقیق تفاوت‌های رفتاری و محاسباتی آن‌ها بستگی دارد. این جدول مقایسه‌ای به عنوان یک راهنمای سریع عمل می‌کند و به شما کمک می‌کند تا بر اساس نیازهای مدل خود، بهترین تصمیم را بگیرید.

همانطور که در جدول مشاهده می‌شود، یک توازن کلیدی بین کارایی محاسباتی و دقت فیزیکی وجود دارد. تماس‌های خطی مانند Bonded و No-Separation به دلیل نیاز به تنها یک تکرار، بسیار سریع حل می‌شوند اما فرضیات ساده‌کننده‌ای را به مدل تحمیل می‌کنند. در مقابل، تماس Frictional با در نظر گرفتن امکان جدایش و مقاومت اصطکاکی، شبیه‌سازی بسیار واقع‌گرایانه‌تری ارائه می‌دهد اما به قیمت افزایش قابل توجه زمان و هزینه محاسباتی.

به عنوان یک استراتژی عملی در مدل‌سازی، برای مجموعه‌های پیچیده اغلب توصیه می‌شود که تحلیل با تماس‌های خطی (Bonded یا No-Separation) آغاز شود تا صحت شرایط مرزی و یکپارچگی مدل تأیید گردد. پس از پایدار شدن مدل، می‌توان فصل مشترک‌های حیاتی را به تماس Frictional تغییر داد تا یک تحلیل غیرخطی با دقت بالا که رفتار فیزیکی واقعی را شبیه‌سازی می‌کند، انجام شود.

جمع‌بندی و نتیجه‌گیری

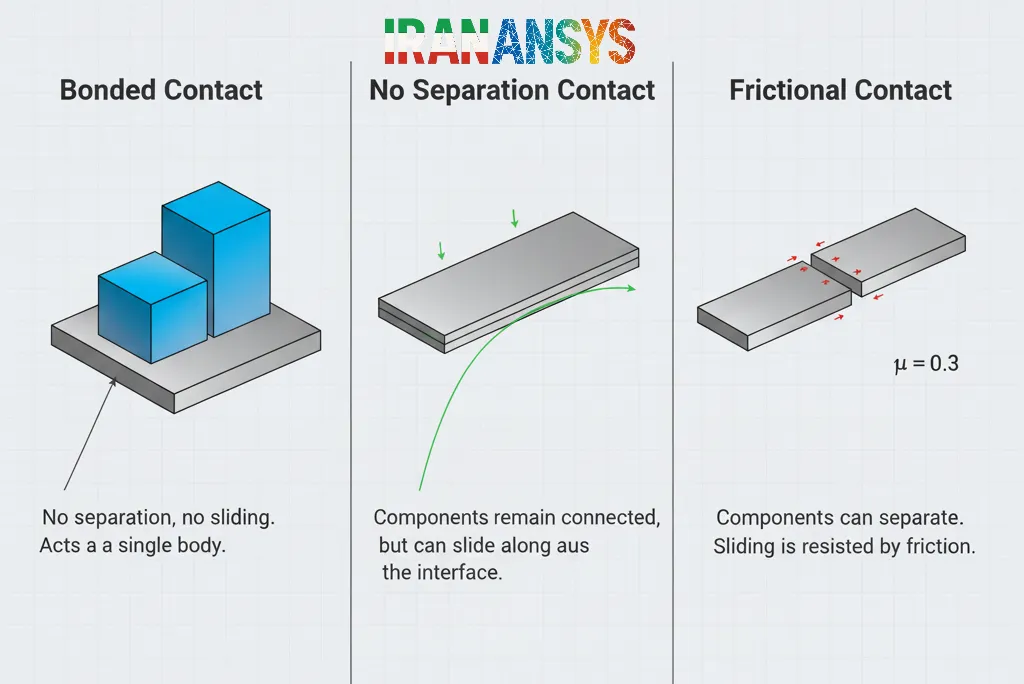

در این مقاله، سه نوع از مهم‌ترین انواع کانتکت در انسیس یعنی Bonded، No-Separation و Frictional را بررسی کردیم. تفاوت اصلی این سه در نحوه مدل‌سازی رفتار جدایش (عمودی) و لغزش (مماسی) نهفته است. Bonded هر دو حرکت را محدود می‌کند، No-Separation فقط اجازه لغزش می‌دهد و Frictional اجازه جدایش و لغزش همراه با مقاومت را فراهم می‌سازد. به عنوان یک توصیه نهایی، همواره به یاد داشته باشید که انتخاب نوع تماس باید بر اساس درک دقیق از رفتار فیزیکی واقعی سیستم انجام شود. تعریف نادرست تماس یکی از رایج‌ترین منابع خطا در تحلیل‌های اجزاء محدود است که منجر به عدم همگرایی حل، نتایج نادرست و در نهایت، تصمیمات مهندسی ناقص می‌شود. بنابراین، با صرف زمان کافی برای انتخاب و تنظیم صحیح تماس‌ها، می‌توان از صحت و دقت تحلیل اطمینان حاصل کرد.
