تفاوت تمرکز تنش (Stress Concentration) و تکینگی تنش (Stress Singularity)
آنچه در این مقاله میخوانید

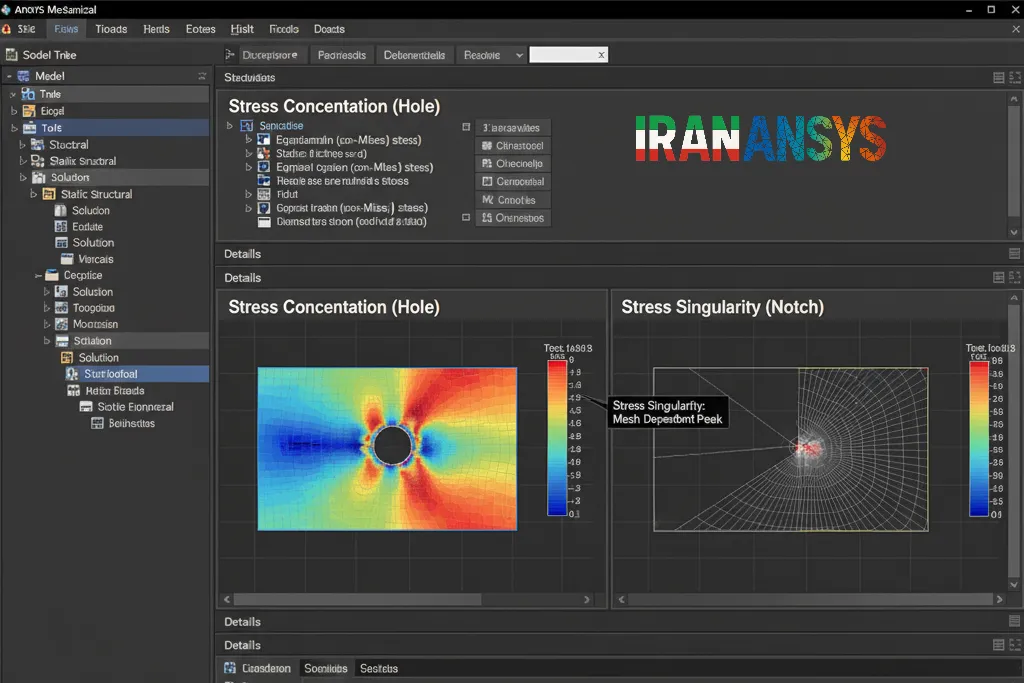

تعریف مفاهیم بنیادین: تمرکز تنش در برابر تکینگی تنش
درک دقیق تعاریف مفهومی و فیزیکی این دو پدیده، سنگ بنای تشخیص و مدیریت صحیح آنها در تحلیلهای مهندسی است. تمرکز تنش یک واقعیت فیزیکی در قطعات مهندسی است، در حالی که تکینگی یک مفهوم تئوریک است که از ایدهآلسازیهای مدل ریاضیاتی ما نشأت میگیرد.
تمرکز تنش (Stress Concentration): یک پدیده فیزیکی و قابل اندازهگیری
تمرکز تنش یک پدیده واقعی و فیزیکی است که در آن، به دلیل وجود ناپیوستگیهای هندسی در یک قطعه، میدان تنش یکنواخت دچار اختلال شده و در نواحی خاصی به صورت موضعی افزایش مییابد. این افزایش تنش، نتیجه مستقیم تغییر مسیر جریان نیروها برای عبور از کنار این ناپیوستگیها است.
این پدیده ناشی از ویژگیهای هندسی عمدی یا اجتنابناپذیر در طراحی یک قطعه واقعی است. ویژگیهای رایجی که باعث تمرکز تنش میشوند عبارتاند از:
- سوراخها (Holes): وجود یک سوراخ در یک ورق تحت کشش.
- فیلتها (Fillets): گوشههای گرد شده در محل اتصال دو سطح با مقاطع مختلف.
- شیارها (Grooves): ایجاد یک شیار روی سطح یک محور یا شفت.
- تغییرات ناگهانی در سطح مقطع: مانند کاهش قطر یک شفت به صورت پلهای.
این پدیدهها به خوبی مستند شدهاند و برای آنها نمودارها و راهحلهای تحلیلی مشخصی (مانند نمودارهای پترسون) وجود دارد. نکته کلیدی در مورد تمرکز تنش این است که مقدار تنش در این نواحی بالا، اما محدود و متناهی (Finite) است. این مقدار با اصلاح طراحی (مانند افزایش شعاع فیلت) قابل کنترل و کاهش است. مهمتر از آن، در تحلیل المان محدود، با ریز کردن مش در ناحیه تمرکز تنش، مقدار تنش محاسبهشده به یک مقدار نهایی و همگرا (Converged) میل میکند. این رفتار همگرا، مشخصه اصلی یک پدیده فیزیکی قابل اندازهگیری است. در مقابل این پدیده واقعی، مفهوم تکینگی قرار دارد که یک آرتیفکت مدلسازی است.
تکینگی تنش (Stress Singularity): یک آرتیفکت ریاضیاتی در مدل
تکینگی تنش یک نقطه تئوریک در مدل ریاضیاتی است که در آن، مقدار تنش به سمت بینهایت میل میکند. این پدیده یک آرتیفکت است که از محصولات جانبی ایدهآلسازیهای مدلسازی ما ناشی میشود.
دلایل اصلی بروز تکینگی در مدلهای المان محدود عبارتاند از:
- گوشههای تیز داخلی (Sharp re-entrant corners): در دنیای واقعی هیچ گوشهای کاملاً تیز نیست، اما در مدل CAD ممکن است اینگونه مدل شود.
- اعمال بار یا تکیهگاه به یک نقطه (Point load / Point constraint): در واقعیت، هیچ باری بر روی یک نقطه بینهایت کوچک اعمال نمیشود.
- نوک ترکها (Crack tips): در مکانیک شکست، نوک یک ترک ایدهآل به عنوان یک نقطه تکینگی در نظر گرفته میشود.
- گوشههای تیز در تماس بین دو قطعه: در مدلهای تماسی، لبههای تیز میتوانند باعث ایجاد تکینگی شوند.
مهم است بدانیم که یک تکینگی واقعی با تنش بینهایت، تنها یک ساختار ریاضیاتی است. در واقعیت، قبل از اینکه تنش به بینهایت برسد، ماده به صورت موضعی تسلیم شده (yield)، دچار تغییر شکل پلاستیک میشود یا میکروترکها شکل میگیرند.
مهمترین ویژگی رفتاری تکینگی در تحلیل المان محدود این است که با ریز کردن مش در نقطه تکینگی، مقدار تنش به طور مداوم افزایش یافته و هرگز به یک مقدار مشخص همگرا نمیشود. علت این پدیده ساده است: تنش برابر است با نیرو تقسیم بر مساحت. وقتی مش را ریز میکنیم، مساحت المانهایی که بار نقطهای به گره آنها اعمال شده، کوچکتر و کوچکتر میشود. از آنجا که نیرو ثابت است، تنش محاسبهشده بالاتر و بالاتر میرود. این رفتار واگرا، نشانه بارز وجود یک آرتیفکت ریاضیاتی در مدل است.
تفاوت کلیدی در عمل: آزمون همگرایی مش (Mesh Convergence)
مطالعه همگرایی مش، ابزار استراتژیک و قطعی برای تشخیص بین تمرکز تنش و تکینگی در تحلیلهای المان محدود است. با انجام یک سری تحلیلهای متوالی و ریز کردن تدریجی مش در ناحیه مورد نظر، رفتار تغییرات تنش، ماهیت واقعی آن نقطه را آشکار میسازد.
رفتار تمرکز تنش در مطالعه همگرایی
در یک ناحیه تمرکز تنش، با افزایش تراکم مش، مقدار تنش محاسبهشده به تدریج به یک مقدار ثابت و نهایی نزدیک میشود. اگر نموداری از مقدار ماکزیمم تنش بر حسب تعداد المانها (یا مراحل ریز کردن مش) رسم کنیم، منحنی به یک خط افقی میل میکند که نشاندهنده رسیدن به یک مقدار همگرا است. این رفتار به پلاتو (Plateau) معروف است. رسیدن به این پلاتو به این معناست که مش به اندازه کافی برای ثبت دقیق مقدار تنش فیزیکی، ریز شده و نتیجه به یک مقدار حقیقی همگرا شده است.
نمودار مفهومی همگرایی تنش: با افزایش تراکم مش (حرکت به سمت راست)، مقدار تنش به یک مقدار فیزیکی و محدود همگرا میشود.
رفتار تکینگی تنش در مطالعه همگرایی
در مقابل، در یک نقطه تکینگی، هر مرحله از ریز کردن مش منجر به افزایش بیشتر مقدار تنش میشود. در این حالت، نمودار تنش بر حسب تعداد المانها هرگز به یک حد مشخص نمیرسد و به افزایش خود ادامه میدهد. این رفتار واگرا به وضوح نشان میدهد که نتیجه به مش وابسته است و به یک مقدار فیزیکی همگرا نمیشود، بلکه صرفاً یک آرتیفکت عددی است.
نمودار مفهومی واگرایی تنش: با افزایش تراکم مش (حرکت به سمت راست)، مقدار تنش به طور مداوم افزایش مییابد و هرگز همگرا نمیشود.
این مقایسه عملی، راه را برای انتخاب استراتژی صحیح جهت مدیریت هر یک از این پدیدهها هموار میسازد.
راهنمای تحلیلگر: یک گردش کار استراتژیک
پس از مشاهده یک ناحیه با تنش بالا، اولین گام اجباری تحلیلگر، انجام یک مطالعه همگرایی مش برای تشخیص پدیده است. پس از این تشخیص، دو مسیر کاملاً متفاوت پیش روی شماست.
مسیر الف: تنش همگرا میشود (مواجهه با تمرکز تنش)
اگر نمودار همگرایی به یک پلاتو رسید، شما با یک تمرکز تنش فیزیکی و واقعی روبرو هستید.
- هدف: دستیابی به مقدار دقیق تنش برای ارزیابی عملکرد و ایمنی قطعه.
- اقدامات:
- انجام مطالعه حساسیت مش (Mesh Sensitivity Study): با ریز کردن موضعی مش در ناحیه تمرکز تنش و تکرار تحلیل، اطمینان حاصل کنید که نتیجه کاملاً همگرا شده است (تغییرات نتیجه از یک حد مجاز کمتر است).
- ارزیابی مقدار تنش همگرا شده: پس از اطمینان از همگرایی، مقدار ماکزیمم تنش به دست آمده را با معیارهای طراحی مربوط به ماده (مانند تنش تسلیم برای بار استاتیک یا استحکام خستگی برای بارهای دینامیکی) مقایسه کنید تا ایمنی قطعه تأیید شود.
مسیر ب: تنش واگرا میشود (مواجهه با تکینگی تنش)
اگر تنش با ریز کردن مش به طور مداوم افزایش یافت، شما با یک آرتیفکت ناشی از ایدهآلسازی مدل مواجه هستید.
- هدف: بازجویی از مدل برای درک علت تکینگی و اصلاح آن جهت دستیابی به یک پیشبینی واقعگرایانهتر از رفتار سازه.
- اقدامات:
- اصلاح ایدهآلسازی مدل: این بهترین و اصولیترین راهکار است. باید مدل را به دنیای واقعی نزدیکتر کرد. به طور مشخص، میتوان گوشههای تیز داخلی را با یک فیلت (Fillet) با شعاع کوچک جایگزین کرد یا بارهای نقطهای را روی یک سطح کوچک (Area) توزیع نمود. این کار به طور مؤثر تکینگی را به یک تمرکز تنش شدید (اما قابل محاسبه و همگرا) تبدیل میکند.
- نادیده گرفتن مقدار تنش در نقطه تکینگی (با احتیاط): اصل سن-ونان (Saint-Venant’s Principle) بیان میکند که اثرات موضعی یک بارگذاری (مانند تنش بینهایت در یک نقطه تکینگی) در فاصلهای کافی از آن نقطه، ناچیز میشود و میدان تنش به حالتی بازمیگردد که تنها به نیروی خالص بستگی دارد، نه به نحوه اعمال آن. بنابراین، میتوان نتایج تنش را در نواحی دورتر از تکینگی معتبر دانست. این روش باید با احتیاط و درک مهندسی به کار رود.
- استفاده از تحلیل غیرخطی (پلاستیسیته): در دنیای واقعی، قبل از رسیدن تنش به بینهایت، ماده وارد ناحیه پلاستیک شده و تسلیم میشود. با استفاده از یک مدل ماده الاستیک-پلاستیک در تحلیل، تنش در ناحیه تکینگی به حد تنش تسلیم ماده محدود میشود. به جای افزایش بیپایان تنش، کرنش پلاستیک در آن ناحیه ایجاد میشود که قابل ارزیابی است و دید بهتری از رفتار واقعی قطعه ارائه میدهد.
جمع بندی و نتیجهگیری نهایی
تمایز بین تمرکز تنش و تکینگی تنش برای هر تحلیلگر المان محدود امری حیاتی است. درک نادرست این مفاهیم میتواند به تفسیر اشتباه نتایج و تصمیمات مهندسی نامعتبر منجر شود.
مهمترین تفاوتهای بین این دو پدیده عبارتاند از:
- ماهیت: تمرکز تنش یک پدیده فیزیکی و قابل اندازهگیری است، در حالی که تکینگی یک آرتیفکت ریاضیاتی ناشی از ایدهآلسازی مدل است.
- مقدار تنش: در تمرکز تنش، مقدار تنش بالا اما محدود و متناهی است. در تکینگی، مقدار تنش به صورت تئوریک به سمت بینهایت میل میکند.
- رفتار همگرایی: با ریز کردن مش، تنش در ناحیه تمرکز تنش به یک مقدار ثابت همگرا میشود، اما در نقطه تکینگی به طور مداوم افزایش یافته و واگرا میگردد.
به عنوان یک توصیه نهایی و کاربردی برای تحلیلگران: همیشه نتایج تنش بالای خود را با مطالعه همگرایی مش ارزیابی کنید. اگر تنش همگرا شد، شما با یک تمرکز تنش واقعی روبرو هستید که باید مقدار دقیق آن را بیابید. اگر همگرا نشد، شما با یک تکینگی ناشی از مدلسازی مواجه هستید که باید علت آن را درک کرده و مدل خود را اصلاح کنید.
در نهایت، این دو پدیده به ما یادآوری میکنند که تحلیل المان محدود ابزاری قدرتمند است، اما نتایج آن همیشه باید با قضاوت مهندسی و درک عمیق از اصول فیزیکی و محدودیتهای مدلسازی تفسیر شوند.
