تفاوت مواد ایزوتروپیک، ارتوتروپیک و آنایزوتروپیک به زبان ساده
آنچه در این مقاله میخوانید

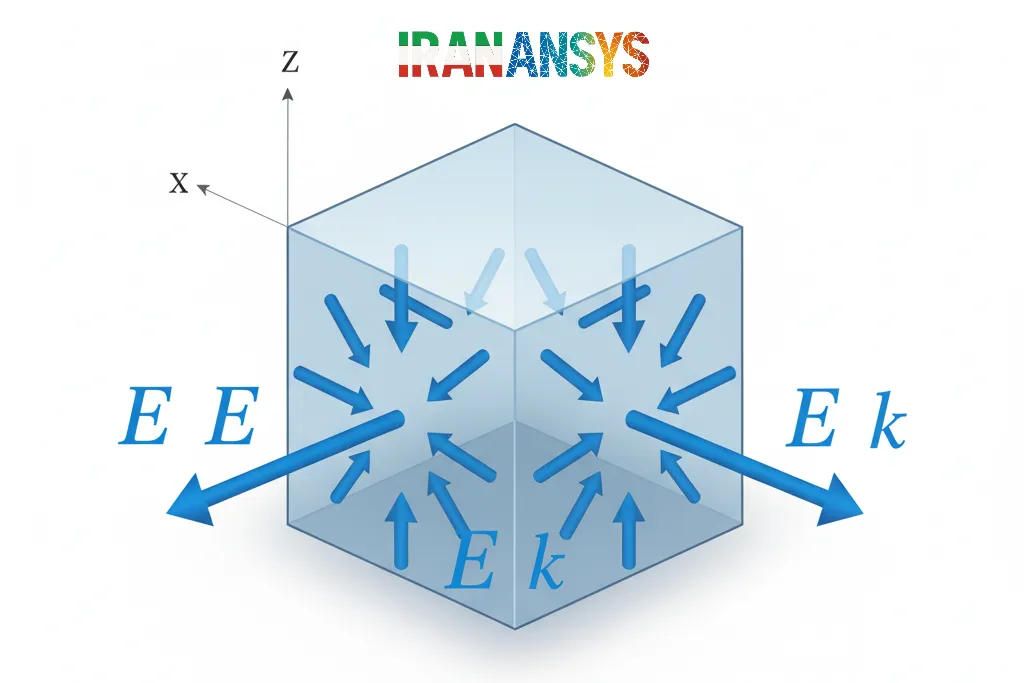

مواد ایزوتروپیک (Isotropic): بنیاد یکنواختی خواص
مواد ایزوتروپیک سادهترین و رایجترین مدل مواد مورد استفاده در تحلیلهای مهندسی هستند. به دلیل سادگی مفهومی و محاسباتی، درک این دسته از مواد نقطه شروعی عالی برای ورود به دنیای پیچیدهتر رفتار مواد است.
به طور دقیق، مواد ایزوتروپیک به موادی گفته میشود که خواص مکانیکی و حرارتی آنها در تمام جهات یکسان است. این بدان معناست که ویژگیهایی مانند استحکام، سختی (مدول یانگ)، رسانایی گرمایی و انبساط حرارتی، مستقل از جهتی هستند که در آن اندازهگیری یا اعمال نیرو میشوند. این یکنواختی، رفتار آنها را در برابر تنش، کرنش یا حرارت، قابل پیشبینی و یکسان میسازد.
ویژگیهای کلیدی این مواد عبارتند از:
- خواص یکنواخت (Uniform properties): اگر نمونهای از یک ماده ایزوتروپیک را در امتداد محورهای X، Y یا Z تحت آزمون کشش قرار دهید، نتایج یکسانی از نظر سختی و استحکام به دست خواهید آورد. این ویژگی، تحلیل را بسیار ساده میکند.
- تحلیل ساده (Simplified analysis): به دلیل یکنواختی خواص، روابط ریاضی حاکم بر تنش و کرنش برای مواد ایزوتروپیک بسیار سادهتر است. برای یک ماده ایزوتروپیک خطی، تنها به دو ثابت الاستیک مستقل (مانند مدول یانگ و ضریب پواسون) برای تعریف کامل رفتار نیاز است، در حالی که مدلهای پیچیدهتر به ورودیهای بسیار بیشتری نیاز دارند که احتمال خطا و نیاز به تستهای گسترده مواد را افزایش میدهد.
نمونههای رایج مواد ایزوتروپیک شامل اکثر فلزات مانند فولاد، آلومینیوم و مس و همچنین موادی مانند شیشه است. این مواد به طور گسترده در صنایع ساختمانی، خودروسازی و هوافضا استفاده میشوند.
در حالی که مدل ایزوتروپیک برای بسیاری از کاربردهای کلاسیک کافی است، بسیاری از مواد طبیعی و مهندسی پیشرفته رفتاری جهتدار از خود نشان میده میدهند که ما را به دسته بعدی، یعنی مواد ارتوتروپیک، هدایت میکند.
مواد ارتوتروپیک (Orthotropic): استحکام جهتدار
مواد ارتوتروپیک یک سطح بالاتر از پیچیدگی را در مدلسازی رفتار مواد نشان میدهند. این مواد که در واقع یک حالت خاص از مواد آنایزوتروپیک هستند، در بسیاری از مواد طبیعی و کامپوزیتهای مهندسی پیشرفته یافت میشوند.
تعریف دقیق مواد ارتوتروپیک، موادی هستند که دارای خواص منحصر به فرد و متفاوت در سه جهت عمود بر هم میباشند. این سه جهت به عنوان محورهای اصلی ماده شناخته میشوند. اگرچه خواص این مواد با تغییر جهت، تغییر میکند، اما این تغییرات قابل پیشبینی بوده و در راستای این سه محور مشخص تعریف میشوند.
ویژگیهای کلیدی این مواد به شرح زیر است:
- سه خاصیت متمایز (Three distinct material properties): خواص ماده در سه جهت متعامد (Orthogonal) با یکدیگر متفاوت است. برای مثال، چوب در راستای آوندها (محوری) استحکام و سختی بسیار بالایی دارد، اما در جهت عمود بر آوندها (شعاعی و محیطی) به مراتب ضعیفتر است. این رفتار جهتدار دلیل اصلی شکافته شدن آسان چوب در راستای آوندهاست.
- وابستگی به جهت (Directional dependence): خواص مکانیکی مانند مدول یانگ، مدول برشی و ضریب پواسون در امتداد هر یک از این سه محور اصلی، مقادیر متفاوتی دارند.
- کاربرد در کامپوزیتهای تقویتشده با الیاف: این مواد نمونه بارز رفتار ارتوتروپیک هستند. جهتگیری الیاف (مانند فیبر کربن یا فایبرگلاس) باعث میشود که ماده در راستای الیاف، سختی و استحکام بسیار بالاتری نسبت به جهت عمود بر الیاف داشته باشد.
مثالهای کلاسیک مواد ارتوتروپیک شامل چوب (با خواص متفاوت در جهت شعاعی، محوری و محیطی)، کامپوزیتهای فیبر کربن و مواد لمینت شده (Laminated) است. این ویژگی استحکام جهتدار، آنها را برای کاربردهای خاصی که نیاز به عملکرد بالا در یک جهت مشخص دارند، ایدهآل میسازد. صنایعی مانند هوافضا (در ساخت بال و بدنه هواپیما)، دریایی (برای بدنه قایق) و مهندسی عمران (در تیرهای چوبی سازهای) به طور گسترده از این مواد بهره میبرند.
این دسته از مواد، پلی میان سادگی مواد ایزوتروپیک و پیچیدگی کامل مواد آنایزوتروپیک هستند که در بخش بعد به آنها میپردازیم.
مواد آنایزوتروپیک (Anisotropic): کلیترین حالت رفتار مواد
مواد آنایزوتروپیک عمومیترین و در عین حال پیچیدهترین دسته در طبقهبندی رفتار مواد به شمار میروند. برخلاف مواد ارتوتروپیک که خواص آنها در سه جهت مشخص متفاوت است، خواص مواد آنایزوتروپیک میتواند در هر جهتی متغیر باشد.
به بیان دقیق، مواد آنایزوتروپیک موادی هستند که خواص مکانیکی و حرارتی آنها در تمام جهات متفاوت است. این بدان معناست که رفتار ماده به جهت اعمال نیرو یا حرارت بستگی دارد و این وابستگی محدود به محورهای متعامد نیست.
ویژگیهای اصلی این مواد عبارتند از:
- خواص متغیر (Variable properties): خواص مکانیکی مانند کشسانی، استحکام و همچنین خواص حرارتی مانند رسانایی، با تغییر جهت تغییر میکنند.
- رفتار پیچیده (Complex behavior): به دلیل این وابستگی پیچیده به جهت، تحلیل روابط تنش-کرنش در این مواد نیازمند روشهای تحلیلی پیشرفته و ثابتهای مادی بیشتری برای توصیف کامل رفتارشان است.
مثالهای برجسته مواد آنایزوتروپیک شامل تکبلورها (مانند کوارتز و یاقوت کبود) است که ساختار اتمی منظم آنها باعث ایجاد خواص متفاوت در جهات مختلف بلوری میشود. همچنین، بسیاری از مواد بیولوژیکی مانند استخوان، پوست و ماهیچهها به دلیل ساختارهای الیافی و لایهای پیچیده، رفتار آنایزوتروپیک از خود نشان میدهند. کامپوزیتهای پیشرفته با جهتگیریهای متنوع الیاف نیز رفتار آنایزوتروپیک از خود نشان میدهند.
اکنون که با هر سه دسته آشنا شدیم، زمان آن است که آنها را به صورت مستقیم با یکدیگر مقایسه کنیم.
مقایسه جامع: ایزوتروپیک در برابر ارتوتروپیک در برابر آنایزوتروپیک
برای درک بهتر تفاوتهای کلیدی بین این سه دسته از مواد، مقایسه مستقیم آنها در کنار یکدیگر بسیار مفید است. جدول زیر مهمترین وجوه تمایز آنها را به صورت خلاصه نمایش میدهد.
ویژگی | ایزوتروپیک (Isotropic) | ارتوتروپیک (Orthotropic) | آنایزوتروپیک (Anisotropic) |
وابستگی خواص به جهت | خواص در تمام جهات یکسان است. | خواص در سه جهت عمود بر هم متفاوت است. | خواص در تمام جهات متفاوت است. |
محورهای تقارن | بینهایت محور تقارن دارد. | دارای دو یا سه محور تقارن عمود بر هم است. | هیچ محور تقارنی ندارد. |
پیچیدگی تحلیل | سادهترین حالت | پیچیدگی متوسط | پیچیدهترین حالت |
مثال کلیدی | فولاد، آلومینیوم، شیشه | چوب، کامپوزیتهای فیبر کربن | تکبلورها (کوارتز)، استخوان |
یکی از مزایای مهم مواد ارتوتروپیک نسبت به مواد کاملاً ناهمسانگرد (آنایزوتروپیک) که تحلیل آنها را عملیتر میکند، این است که “مدول کشسانی آنها بدون اینکه دچار کوپل کرنشی شوند، از یک نقطه به نقطه دیگر متفاوت است.” این ویژگی (عدم وجود کوپل کرنشی) به این معناست که اگر ماده را در یکی از محورهای اصلیاش بکشید، دچار کرنش برشی یا پیچش نمیشود. این رفتار قابل پیشبینی، تحلیل را بسیار سادهتر از مواد کاملاً آنایزوتروپیک میکند که در آنها کشش در یک جهت میتواند باعث تغییر شکلهای پیچیده در جهات دیگر شود. به همین دلیل، مواد کاملاً ناهمسانگرد به ندرت در تحلیلهای عملی مهندسی مورد استفاده قرار میگیرند.
این مقایسه تئوریک، اهمیت پیادهسازی صحیح خواص مواد را در نرمافزارهای شبیهسازی مانند Ansys برجسته میسازد.
نکته کاربردی: تعریف مواد ارتوتروپیک در انسیس
بزرگترین اشتباهی که تحلیلگران هنگام کار با مواد ارتوتروپیک در انسیس مرتکب میشوند، تعریف خواص در یک سیستم مختصات محلی ثابت (Local Coordinate System) و نادیده گرفتن چرخش المانها در تحلیلهای با تغییر شکل بزرگ است. برای جلوگیری از نتایج کاملاً بیاعتبار، رویکرد صحیح و حرفهای استفاده از ابزار Element Orientation است. این رویکرد تضمین میکند که جهتگیری خواص مواد به درستی در طول شبیهسازی حفظ میشود.
برای تعریف صحیح این مواد، بهویژه در تحلیلهایی که شامل تغییر شکلهای بزرگ (Large Deflection) هستند، باید مراحل زیر را دنبال کرد:
- استفاده از
Element Orientation: به جای تعریف یک سیستم مختصات محلی ثابت، باید از گزینهElement Orientationاستفاده کنید. این ابزار به شما اجازه میدهد تا یک سیستم مختصات برای هر المان به صورت مجزا تعریف کنید که جهتگیری خواص ماده را مشخص میکند. - تفسیر خواص: پس از این کار، خواص ارتوتروپیک (در راستاهای X, Y, Z) که در بخش
Engineering Dataوارد کردهاید، نسبت به سیستم مختصات المان (element coordinate system) تفسیر خواهند شد و نه سیستم مختصات سراسری مدل. - اهمیت در تحلیلهای با تغییر شکل بزرگ (Large Deflection): این رویکرد تضمین میکند که اگر مدل در حین تحلیل دچار چرخش یا تغییر شکل بزرگ شود، سیستم مختصات المان نیز همراه با آن میچرخد. در نتیجه، خواص ماده همیشه در جهت صحیح و متناسب با وضعیت لحظهای المان اعمال میشوند.
این گام به ظاهر ساده، برای دستیابی به نتایج دقیق در شبیهسازی کامپوزیتها، چوب و سایر مواد جهتدار کاملاً حیاتی است و نادیده گرفتن آن میتواند به نتایج کاملاً اشتباه منجر شود.
جمعبندی و نتیجهگیری
در این مقاله، تفاوتهای بنیادین بین سه دسته اصلی مواد را بررسی کردیم. مواد ایزوتروپیک دارای خواص یکنواخت در تمام جهات هستند. مواد ارتوتروپیک خواص متفاوتی در سه جهت عمود بر هم دارند و مواد آنایزوتروپیک در تمام جهات خواص متغیری از خود نشان میدهند.
انتخاب مدل مادی مناسب، سنگ بنای یک تحلیل مهندسی دقیق و معتبر است. درک عمیق این مفاهیم و توانایی پیادهسازی صحیح آنها، بهویژه برای مواد ارتوتروپیک در انسیس، مهارتی است که هر مهندس تحلیلگری باید به آن مسلط باشد.
به عنوان نکته نهایی، باید به خاطر داشت که اگرچه مدل ساده ایزوتروپیک برای فلزات رایج و بسیاری از کاربردهای روزمره کافی به نظر میرسد، اما با پیشرفت روزافزون علم مواد و استفاده گسترده از کامپوزیتها و مواد طبیعی در صنایع پیشرو، درک و تعریف صحیح خواص ارتوتروپیک یک ضرورت مطلق برای اطمینان از صحت نتایج شبیهسازی است.
