معرفی کامل پلاگین EnSight برای Post-Processing پیشرفته در انسیس

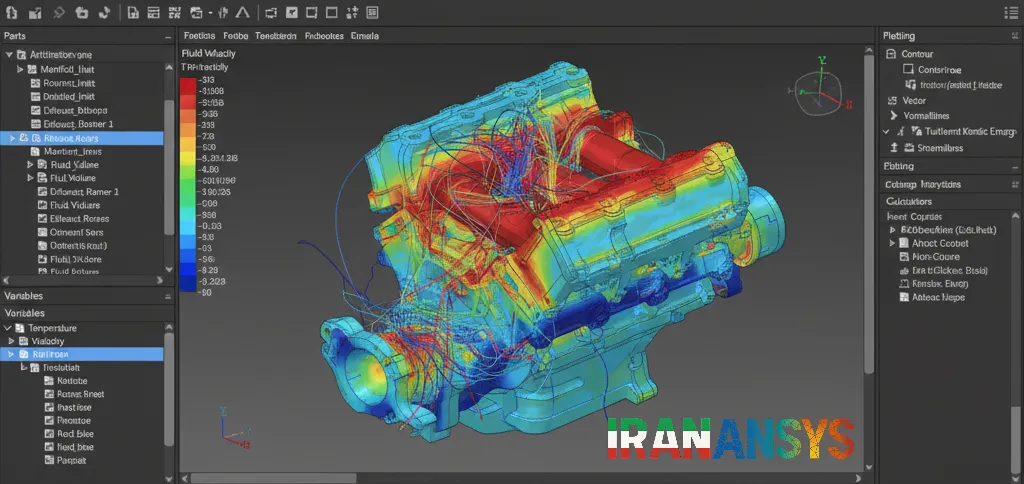

نرم افزار EnSight چیست؟ یک ابزار جامع برای پس‌پردازش

EnSight جایگاه استراتژیک خود را به عنوان یک پس‌پردازشگر عمومی (General Purpose) در اکوسیستم Ansys و فراتر از آن تثبیت کرده است. برخلاف ابزارهای پس‌پردازش که تنها برای یک حلگر خاص طراحی شده‌اند، انعطاف‌پذیری و قدرت EnSight آن را به ابزاری ارزشمند برای متخصصان رشته‌های مختلف مهندسی تبدیل کرده است. این نرم‌افزار به مهندسان اجازه می‌دهد تا داده‌ها را از منابع گوناگون وارد کرده، آن‌ها را مقایسه کنند و بینش‌های چندفیزیکی به دست آورند که با ابزارهای دیگر به سادگی ممکن نیست.

ویژگی‌های بنیادین EnSight که آن را از سایر رقبا متمایز می‌کند، عبارتند از:

• پیشرو در بازار: EnSight به عنوان یک پس‌پردازشگر پیشرو در بازار برای دینامیک سیالات محاسباتی (CFD) شناخته می‌شود که قابلیت‌های بصری‌سازی چندفیزیکی منحصربه‌فردی را ارائه می‌دهد.
• کاربری آسان و مدرن: این نرم‌افزار با بهره‌گیری از یک رابط کاربری مدرن، فرآیند پیچیده تحلیل داده‌ها را برای کاربران ساده و قابل دسترس می‌کند.
• مدیریت داده‌های عظیم: یکی از برجسته‌ترین ویژگی‌های EnSight، توانایی بالای آن در پردازش کارآمد مجموعه داده‌های بسیار بزرگ است. نسخه Enterprise این نرم‌افزار قادر است مدل‌هایی با بیش از ۱۰۰ میلیون سلول و همچنین داده‌های گذرا (Transient) را که در شبیه‌سازی‌های CFD بسیار رایج هستند، به راحتی مدیریت کند. این توانایی از طریق نسخه Enterprise که یک نسخه موازی (parallel) است، محقق می‌شود و به تحلیلگران اجازه می‌دهد تا پس‌پردازش را به صورت موازی بر روی کلاسترهای محاسباتی اجرا کنند.
• سازگاری گسترده: EnSight قادر است داده‌ها را از اکثر ابزارهای شبیه‌سازی، چه محصولات Ansys و چه نرم‌افزارهای غیر Ansys، بخواند و بصری‌سازی کند. این سازگاری شامل حلگرهای معروفی مانند ANSYS Fluent, CFX LS-DYNA ,Abaqus و STAR-CCM+ می‌شود.

این قابلیت‌های اساسی، EnSight را از یک نمایش‌دهنده ساده نتایج فراتر برده و آن را به یک پلتفرم تحلیلی قدرتمند تبدیل کرده است که زمینه را برای تحلیل‌های عمیق‌تر و استخراج بینش‌های کلیدی فراهم می‌کند.

قابلیت‌های کلیدی: سه ستون اصلی EnSight

قدرت EnSight بر سه ستون اصلی استوار است: تحلیل عمیق داده‌ها، بصری‌سازی پیشرفته و ابزارهای قدرتمند برای ارائه نتایج. این سه قابلیت در کنار یکدیگر، یک گردش کار کامل و یکپارچه برای پس‌پردازش ایجاد می‌کنند که به مهندسان امکان می‌دهد از داده‌های خام به گزارش‌های قانع‌کننده و تصمیمات مهندسی دقیق دست یابند.

تحلیل (Analyze): استخراج بینش‌های پنهان از داده‌ها

ابزارهای تحلیلی EnSight به مهندسان این قدرت را می‌دهند که از داده‌های خام شبیه‌سازی فراتر رفته و متغیرهای جدید و معناداری را استخراج کنند. این ابزارها قلب تپنده پس‌پردازش هستند، زیرا بینش واقعی از دل همین محاسبات ثانویه بیرون می‌آید.

1. ماشین‌حساب متغیرها (Variable Calculator): این ابزار قدرتمند به کاربران اجازه می‌دهد تا با استفاده از توابع ریاضی، آماری، تانسوری و مجموعه‌ای از توابع از پیش تعریف‌شده، متغیرهای جدیدی را بر اساس نتایج موجود ایجاد کنند. برای مثال، مهندسان آیرودینامیک می‌توانند متغیرهای کلیدی لایه مرزی مانند ضخامت و ضریب اصطکاک پوستی (skin friction coefficient) را مستقیماً محاسبه کنند یا با استفاده از توابع داخلی، نیروهای Lift و Drag و گشتاورهای وارد بر سطوح را استخراج نمایند. این قابلیت به ویژه در شبیه‌سازی‌های گذرا بسیار کارآمد است، زیرا مقادیر متغیرهای جدید در هر گام زمانی به صورت خودکار به‌روزرسانی می‌شوند.
2. پرس‌وجو و رسم نمودار (Query and Plotting): EnSight قابلیت استخراج داده‌های عددی دقیق از نقاط یا مکان‌های خاص (مانند صفحات برش، خطوط یا رد ذرات) و رسم نمودارهای قابل تنظیم را فراهم می‌کند. این نمودارها می‌توانند برای مقایسه نتایج بین دو طراحی مختلف یا تحلیل رفتار یک متغیر در طول زمان به کار روند. یک ویژگی کلیدی این ابزار، به‌روزرسانی خودکار نمودارها در شبیه‌سازی‌های گذرا است که به تحلیلگر اجازه می‌دهد تغییرات را به صورت دینامیک مشاهده کند. داده‌های استخراج‌شده را می‌توان به فرمت‌های مختلفی مانند CSV یا فایل متنی استاندارد خروجی گرفت.
3. مقایسه پیشرفته چند مجموعه داده (Linking Multiple Cases): این قابلیت کلیدی یک تکنیک تحلیلی پیشرفته برای مقایسه مستقیم نتایج است. ویژگی Link Operations به کاربران اجازه می‌دهد تا عملیات‌ها را بین چندین کیس (Case) – برای مثال، دو گام زمانی مختلف از یک شبیه‌سازی یا دو طراحی متفاوت – همگام‌سازی کنند. این کار از تکرار عملیات پس‌پردازش برای هر کیس جلوگیری می‌کند. برای استفاده از این قابلیت، لازم است که مِش و نام متغیرها در کیس‌های مختلف یکسان باشند. پس از لینک کردن کیس‌ها، می‌توان از تابع داخلی Case Map Diff در ماشین‌حساب برای محاسبه و نمایش بصری تفاوت‌ها (مثلاً در توزیع سرعت یا فشار) بین دو کیس استفاده کرد. این ابزار به تحلیلگر اجازه می‌دهد تا تأثیر تغییرات طراحی یا تکامل پدیده‌های گذرا را نه به صورت کیفی، بلکه به شکل کمی و دقیق ارزیابی کند.

پس از تحلیل دقیق داده‌ها و استخراج بینش‌های مورد نیاز، گام بعدی نمایش بصری این یافته‌ها به شکلی مؤثر و قابل فهم است.

بصری‌سازی (Visualize): جان بخشیدن به نتایج شبیه‌سازی

بصری‌سازی، زبان مشترک مهندسان برای درک پدیده‌های پیچیده فیزیکی است. EnSight با ارائه گسترده‌ترین مجموعه از ویژگی‌های بصری‌سازی در بازار، به تحلیلگران کمک می‌کند تا داده‌های عددی را به تصاویری گویا و تأثیرگذار تبدیل کنند و داستان پشت شبیه‌سازی را روایت کنند.

• ابزارهای استاندارد و پیشرفته: EnSight علاوه بر ابزارهای رایج مانند رد ذرات (Particle Traces) و صفحات برش (Clip Planes)، ویژگی‌های نوآورانه‌ای مانند رندر حجمی (Volume Rendering) و جریان سطحی (Surface Flow or LIC) را ارائه می‌دهد که به کاربر اجازه می‌دهد کل میدان جریان را به صورت یکپارچه مشاهده و تحلیل کند.
• رندرینگ واقع‌گرایانه (Photo-realistic Rendering): با استفاده از کتابخانه مواد (مانند فلز و پلاستیک)، کنترل‌های پیشرفته نورپردازی، سایه‌ها و بازتاب‌ها، می‌توان به شبیه‌سازی‌ها ظاهری حرفه‌ای و واقعی بخشید. این قابلیت برای ارائه نتایج به ذی‌نفعان غیرفنی و ایجاد تصاویری با کیفیت بالا برای گزارش‌ها و ارائه‌ها بسیار مفید است.
• تکنیک پیشرفته: رندر حجمی (Volume Visualization): این تکنیک یک روش قدرتمند برای نمایش همزمان کل حجم داده‌ها به صورت یک “ابر مات” است. بر خلاف روش‌های سطحی (مانند Isosurface) که تنها یک مقدار خاص از داده را نشان می‌دهند، رندر حجمی به تحلیلگر اجازه می‌دهد تا کل محدوده مقادیر را در دامنه محاسباتی به صورت یکجا مشاهده کند. EnSight از یک روش کارآمد استفاده می‌کند که در آن داده‌ها بر روی یک شبکه ساختاریافته بازنمونه‌گیری (Resampling) می‌شوند. این روش با تبدیل داده‌های حجیم و نامنظم به یک ساختار منظم و قابل پیش‌بینی، بار محاسباتی را به شدت کاهش می‌دهد و امکان تحلیل تعاملی را حتی برای مجموعه داده‌هایی که با روش‌های رندر مستقیم قابل پردازش نیستند، فراهم می‌آورد. کلید اصلی برای استخراج جزئیات پیچیده فیزیکی در این تکنیک، دستکاری دقیق شفافیت (Alpha) در پالت رنگ است که به کاربر اجازه می‌دهد بخش‌های کم‌اهمیت داده را شفاف کرده و بر روی ساختارهای کلیدی تمرکز کند. این رویکرد، دیدگاه تحلیلگر را از بررسی سطوح گسسته به درک یکپارچه و حجمی از اندرکنش پدیده‌های فیزیکی ارتقا می‌دهد و اغلب ساختارهای جریانی پیچیده‌ای را آشکار می‌سازد که با استفاده از سطوح هم‌مقدار (isosurfaces) به تنهایی قابل مشاهده نیستند.
• بصری‌سازی چندفیزیکی (Multiphysics): EnSight قادر است نتایج را از حلگرهای مختلف (مانند CFD و FEA) به صورت همزمان وارد کرده و نمایش دهد. این قابلیت برای تحلیل‌های کوپل شده مانند اندرکنش سیال و سازه (FSI) ضروری است و به مهندسان امکان می‌دهد تا تأثیر متقابل پدیده‌های فیزیکی مختلف را به طور کامل درک کنند.

بصری‌سازی قدرتمند نیازمند ابزارهای ارتباطی مؤثر است تا بتوان این بینش‌ها را به طور گسترده به اشتراک گذاشت.

ارائه نتایج (Communicate): به اشتراک‌گذاری مؤثر یافته‌ها

هدف نهایی پس‌پردازش، انتقال واضح و قانع‌کننده بینش‌های مهندسی به مدیران، مشتریان و سایر همکاران است. EnSight به عنوان ابزاری پیشرو در این زمینه، مجموعه‌ای کامل از ابزارها را برای روایت داستان شبیه‌سازی شما فراهم می‌کند.

• خروجی‌های باکیفیت: EnSight می‌تواند تصاویر و انیمیشن‌ها را با رزولوشن بسیار بالا، حتی در ابعاد مناسب برای بیلبوردها، تولید کند. با استفاده از تکنیک anti-aliasing، خطوط و لبه‌ها در خروجی نهایی کاملاً واضح و شفاف باقی می‌مانند.
• انیمیشن‌سازی پیشرفته (Keyframe Animation): این ویژگی، ابزاری برای روایت یک داستان مهندسی (engineering narrative) از نتایج است. با تعریف دقیق مسیر دوربین، زوم کردن بر روی جزئیات مهم، و محو کردن یا نمایان کردن تدریجی قطعات، می‌توانید یک داستان بصری قانع‌کننده روایت کنید که درک پدیده‌های پیچیده را برای مخاطب آسان می‌سازد.
• گزارش‌دهی هوشمند با Ansys Dynamic Reporting (ADR): کاربران می‌توانند از داده‌های EnSight برای ایجاد گزارش‌های بصری و تعاملی در ADR استفاده کنند. قدرت اصلی این سیستم در استفاده از قالب‌ها (Templates) نهفته است. شما می‌توانید یک قالب گزارش استاندارد ایجاد کنید و آن را برای چندین مجموعه داده مختلف به کار ببرید. این کار نه تنها باعث ایجاد گزارش‌های یکپارچه و استاندارد می‌شود، بلکه صرفه‌جویی عظیمی در زمان به همراه دارد. برای مثال، به جای ساخت یک ویدیو از یک شبیه‌سازی گذرا، می‌توان تصاویر هر گام زمانی را به ADR ارسال کرد و با استفاده از قالب ‘slider’، یک نمایشگر تعاملی ایجاد نمود که به کاربر اجازه می‌دهد به راحتی در طول زمان حرکت کند.
• اشتراک‌گذاری تعاملی با EnVision: نمایشگر سه‌بعدی رایگان EnVision ابزاری ایده‌آل برای به اشتراک‌گذاری صحنه‌های بصری غنی و تعاملی است که در EnSight ایجاد شده‌اند. با استفاده از آن، همکاران یا مشتریان شما می‌توانند مدل را بچرخانند، زوم کنند و با نتایج به صورت مستقیم تعامل داشته باشند، بدون اینکه به لایسنس EnSight نیاز داشته باشند.

کارایی تمام این قابلیت‌های قدرتمند زمانی دوچندان می‌شود که فرآیندها به صورت خودکار انجام شوند.

 اتوماسیون با پایتون: افزایش بهره‌وری در گردش کار

در فرآیندهای مهندسی مدرن، اتوماسیون یک مزیت رقابتی کلیدی محسوب می‌شود. خودکارسازی وظایف تکراری پس‌پردازش، نه تنها از خطاهای انسانی جلوگیری می‌کند، بلکه زمان ارزشمند مهندسان را برای تمرکز بر تحلیل‌های خلاقانه‌تر و عمیق‌تر آزاد می‌سازد. EnSight با یکپارچه‌سازی کامل با زبان برنامه‌نویسی پایتون، این قابلیت را در اختیار کاربران قرار می‌دهد.

مکانیزم اتوماسیون در EnSight بر اساس یک فرآیند ساده و قدرتمند عمل می‌کند:

1. زبان فرمان (Command Language): هر عملیاتی که در رابط کاربری EnSight انجام می‌شود—از چرخش دوربین و زوم کردن گرفته تا ایجاد یک صفحه برش یا تغییر پالت رنگ—در یک زبان فرمان جامع ثبت (Journaling) می‌شود. این زبان تمام جزئیات اقدامات انجام‌شده در جلسه کاری را ذخیره می‌کند.
2. تبدیل به پایتون (Python Scripting): این زبان فرمان به راحتی قابل تبدیل به یک اسکریپت پایتون است. پایتون به دلیل خوانایی بالاتر و امکان افزودن منطق پیشرفته مانند حلقه‌ها و دستورات شرطی، ابزاری بسیار قدرتمندتر برای اتوماسیون است.
3. کاربرد عملی: تصور کنید نیاز دارید برای مجموعه‌ای از فایل‌های نتایج مختلف، چندین شیء پس‌پردازش یکسان (مانند صفحات برش، کانتورها و نمودارها) ایجاد کرده و از آن‌ها تصویر خروجی بگیرید. با استفاده از اتوماسیون، کافی است این فرآیند را یک بار به صورت دستی انجام دهید، اسکریپت پایتون آن را ذخیره کنید و سپس آن را برای تمام فایل‌های دیگر به صورت خودکار اجرا نمایید. این کار باعث صرفه‌جویی چشمگیری در زمان می‌شود.

این اسکریپت‌ها را می‌توان در حالت دسته‌ای (Batch) و بدون نیاز به باز کردن رابط کاربری اجرا کرد که برای تولید گزارش‌های خودکار ایده‌آل است. علاوه بر این، برای یکپارچه‌سازی‌های پیچیده‌تر، کتابخانه PyEnSight به کاربران اجازه می‌دهد تا EnSight را از محیط‌های برنامه‌نویسی خارجی مانند Visual Studio Code یا Jupyter Notebook کنترل کرده، فرآیندهای پس‌پردازش را در کنار سایر کتابخانه‌های تحلیلی پایتون اجرا و اشکال‌زدایی نمایند. این قابلیت، پس‌پردازش را از مجموعه‌ای از اقدامات دستی و وابسته به اپراتور، به یک فرآیند مهندسی استوار، تکرارپذیر و مقیاس‌پذیر تبدیل می‌کند. این امر ثبات و یکپارچگی را در تکرارهای مختلف طراحی تضمین کرده و امکان انجام مطالعات پارامتریک گسترده‌ای را فراهم می‌آورد که اجرای دستی آن‌ها غیرممکن است.

جان کلام

نرم افزار EnSight یک پلتفرم جامع و قدرتمند برای تحلیل، بصری‌سازی و ارائه نتایج شبیه‌سازی است که به طور خاص برای مدیریت داده‌های بسیار بزرگ و پیچیده در حوزه‌های CFD و FEA طراحی شده است. این ابزار با فراتر رفتن از یک نمایشگر ساده نتایج، به مهندسان امکان می‌دهد تا با داده‌های خود تعامل کرده، بینش‌های عمیق استخراج کنند و یافته‌های خود را به شیوه‌ای قانع‌کننده به اشتراک بگذارند.

قابلیت‌های پیشرفته‌ای مانند مقایسه همزمان چند کیس، تکنیک‌های بصری‌سازی نوآورانه مانند رندر حجمی و به خصوص، قابلیت اتوماسیون کامل گردش کار با پایتون، وجه تمایز اصلی این نرم‌افزار به شمار می‌روند. این ویژگی‌ها EnSight را به ابزاری ضروری برای تیم‌های مهندسی مدرن تبدیل کرده‌اند که به دنبال افزایش بهره‌وری و دقت در فرآیندهای خود هستند.

در نهایت، توصیه کلیدی برای تحلیلگران این است: EnSight فقط یک ابزار برای مشاهده نتایج نیست، بلکه یک پلتفرم تحلیلی قدرتمند است. با تسلط بر قابلیت‌های آن، می‌توان بینش‌های مهندسی عمیق‌تری استخراج کرد و تأثیرگذاری یافته‌های شبیه‌سازی را در فرآیند طراحی و تصمیم‌گیری به حداکثر رساند.
