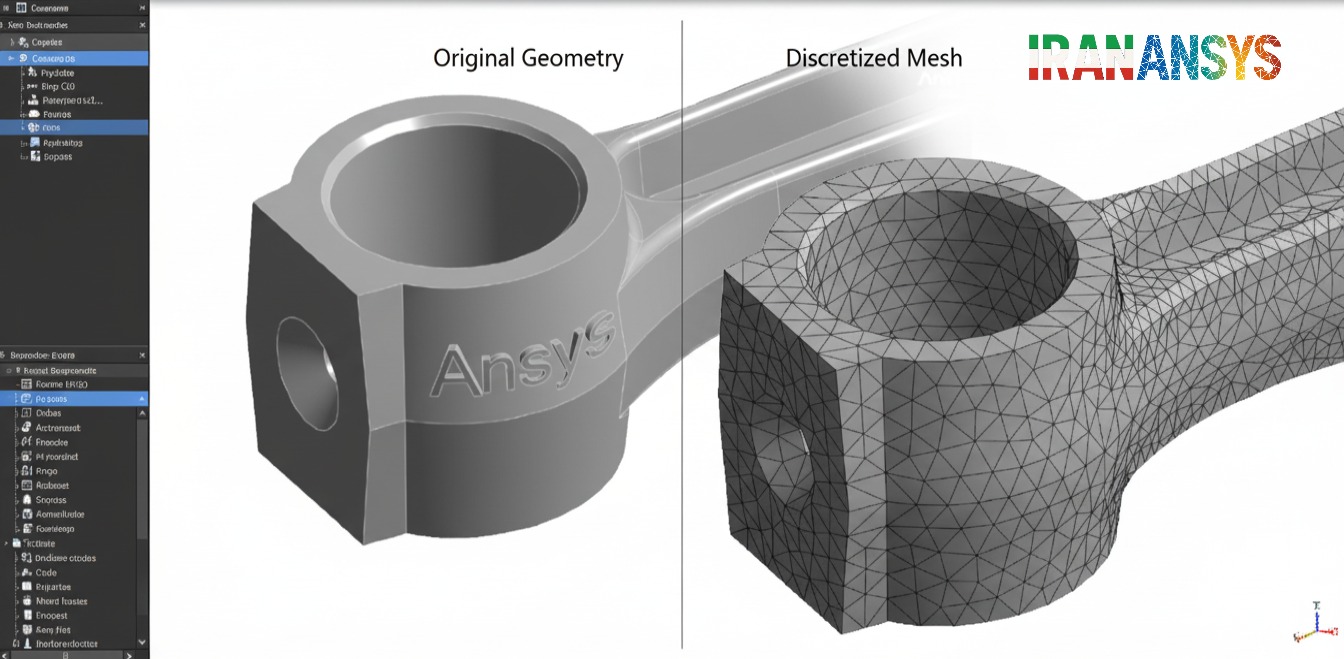

معیارهای همگرایی (Convergence Criteria) در تحلیل‌های سازه‌ای به چه معناست؟

مطالعه موردی ۱: تحلیل همگرایی در یک میله مخروطی

استفاده از یک مسئله ساده با حل تحلیلی شناخته‌شده، یک گام اساسی و ضروری برای اعتبارسنجی مدل‌های المان محدود و درک تأثیر تراکم مش بر دقت نتایج است. این رویکرد به ما اجازه می‌دهد تا خروجی‌های شبیه‌سازی را با یک معیار دقیق (Ground Truth) مقایسه کرده و میزان خطای ناشی از گسسته‌سازی را ارزیابی کنیم. این بخش به عنوان پایه‌ای برای درک مفهوم همگرایی عمل کرده و مبنایی برای تحلیل مسائل پیچیده‌تر که فاقد حل تحلیلی هستند، فراهم می‌آورد.

تعریف مسئله و حل تحلیلی

مسئله مورد بررسی یک میله مخروطی است که تحت بار کششی محوری قرار دارد. مشخصات هندسی، خواص مواد و شرایط بارگذاری آن به شرح زیر است:

• هندسه: طول میله ۳۰۰ میلی‌متر، قطر در انتهای چپ (گیردار) ۴۰ میلی‌متر و قطر در انتهای راست ۲۰ میلی‌متر است.
• خواص مواد: مدول الاستیسیته برابر با 2e4 مگاپاسکال (معادل ۲۰ گیگاپاسکال) و ضریب پواسون ۰.۳  در نظر گرفته شده است.
• بارگذاری: نیروی کششی محوری به مقدار ۱۰ کیلونیوتن در انتهای راست میله اعمال می‌شود و انتهای چپ آن به صورت ثابت (گیردار) مهار شده است.

برای این مسئله، تغییر طول (delta) را می‌توان با استفاده از فرمول تحلیلی زیر محاسبه کرد: delta = 4PL / (π * d1 * d2) با جایگذاری مقادیر مسئله در این فرمول، مقدار دقیق جابجایی نوک میله برابر با ۰.۲۳۸ میلی‌متر به دست می‌آید. این مقدار به عنوان معیار ارزیابی صحت نتایج شبیه‌سازی استفاده خواهد شد.

مدل‌سازی المان محدود و استراتژی‌های گسسته‌سازی

تحلیل این  مسئله در نرم‌افزار ANSYS Mechanical APDL انجام شد. برای بررسی تأثیر تراکم مش بر دقت نتایج، مدل میله مخروطی با استفاده از المان‌های خطی (1D) در چهار حالت مختلف گسسته‌سازی شد:

1. مدل با ۱ المان
2. مدل با ۲ المان
3. مدل با ۴ المان
4. مدل با ۸ المان

در هر حالت، شرایط مرزی گیردار در انتهای چپ و بار ۱۰ کیلونیوتنی در انتهای راست اعمال و تحلیل استاتیکی انجام شد.

ارزیابی نتایج جابجایی و تنش

نتایج جابجایی نوک میله برای هر یک  از چهار استراتژی گسسته‌سازی در جدول زیر با مقدار تحلیلی مقایسه شده است. درصد خطا نیز برای هر حالت محاسبه گردیده است.

روند  همگرایی که در جدول مشاهده می‌شود، کاملاً قابل انتظار است؛ هر المان اضافی، تقریب پله‌ای دقیق‌تری از هندسه مخروطی میله و گرادیان تنش ناشی از آن ارائه می‌دهد و در نتیجه، به طور پیوسته خطای گسسته‌سازی را کاهش می‌دهد. دلیل خطای نزدیک به ۱۱٪ در مدل تک‌المان، ساده‌سازی بنیادین هندسه است؛ در این حالت، کل میله مخروطی با یک المان با سطح مقطع ثابت (احتمالاً سطح مقطع متوسط) تقریب زده می‌شود که یک نمایش هندسی ضعیف از واقعیت مسئله است. با افزایش تعداد المان‌ها، این تقریب دقیق‌تر شده و مقدار جابجایی محاسبه‌شده به مقدار تحلیلی همگرا می‌شود.

علاوه بر جابجایی، مقادیر تنش نیز به شدت تحت تأثیر گسسته‌سازی قرار می‌گیرند. یک مش درشت قادر به ثبت دقیق گرادیان تنش در طول میله مخروطی نیست. برای مثال، در مدل ۴ المانی، تنش ماکزیمم برابر با ۲۵.۱۷ مگاپاسکال به دست آمد، در حالی که در مدل ۸ المانی، که تقریب پله‌ای دقیق‌تری از توزیع تنش ارائه می‌دهد، این مقدار به ۲۸.۲۱۸ مگاپاسکال افزایش یافت که به مقدار واقعی در کوچک‌ترین سطح مقطع نزدیک‌تر است. این نشان می‌دهد که برای محاسبه دقیق مقادیر ثانویه مانند تنش و کرنش، تراکم مناسب مش امری ضروری است.

تحلیل همگرایی

یافته‌های این مطالعه موردی یک اصل کلیدی در تحلیل المان محدود را تأیید می‌کند: با افزایش تعداد المان‌ها و ریزتر شدن مش (h-refinement)، نتایج حل عددی به سمت حل دقیق نظری همگرا می‌شود. این فرآیند به عنوان مطالعه همگرایی مش (Mesh Convergence Study) شناخته می‌شود. نکته حائز اهمیت این است که «زمانی که معیار همگرایی حاصل شود، افزایش بیشتر تعداد المان‌ها تأثیر قابل توجهی بر نتایج نخواهد داشت.» در این نقطه، مدل به استقلال از مش رسیده است.

مطالعه موردی اول، اصل همگرایی از طریق پالایش مش را برای یک جسم پیوسته و منفرد نشان داد. با این حال، مسائل صنعتی اغلب شامل مجموعه‌های مونتاژی از چندین قطعه هستند که در آن‌ها منبع اصلی غیرخطی بودن و عدم همگرایی، نه تراکم مش، بلکه رفتار ناپیوسته در سطوح تماس است. مطالعه موردی دوم به این چالش‌های پیچیده‌تر می‌پردازد.

مطالعه موردی ۲: استراتژی‌های پایداری و همگرایی در اتصالات پیچیده

پرداختن به مسائل همگرایی در مجموعه‌های مونتاژی بزرگ (Large Assemblies) از اهمیت ویژه‌ای برخوردار است. برخلاف مدل‌های تک‌قطعه که چالش اصلی اغلب به تراکم مش محدود می‌شود، در این مدل‌ها پارامترهای مربوط به تماس (Contact) و پایداری مدل (Stability) نقش کلیدی در دستیابی به یک حل صحیح و همگرا ایفا می‌کنند. عدم مدیریت صحیح این پارامترها می‌تواند منجر به عدم همگرایی تحلیل و بروز خطاهای محاسباتی شود.

چالش‌های مدل‌سازی تماس در اتصالات

در این مطالعه موردی، یک مجموعه فلنج پیچ‌دار همراه با واشر (Gasket) بررسی می‌شود. وجود تماس‌های غیرخطی، مانند تماس اصطکاکی (Frictional Contact)، و وجود گپ‌های اولیه (Initial Gaps) بین قطعات، از دلایل اصلی عدم همگرایی در این‌گونه تحلیل‌ها هستند. این گپ‌ها اغلب به دلیل تلرانس‌های نرم‌افزار CAD یا خطاهای گردکردن در هنگام وارد کردن هندسه به نرم‌افزار تحلیل ایجاد می‌شوند.

اصلی‌ترین مشکل پایداری که از این  گپ‌ها ناشی می‌شود، پدیده حرکت جسم صلب (Rigid Body Motion) است. این پدیده زمانی رخ می‌دهد که یک یا چند قطعه در مدل به طور کامل مقید نشده باشند و بتوانند آزادانه در فضا حرکت کنند. این درجه آزادی نامقید به این  معناست که ماتریس سختی کلی مدل، منفرد (Singular) می‌شود (یعنی دترمینان آن صفر است)، که حل دستگاه معادلات خطی [K]{u} = {F} برای یک جواب جابجایی منحصربه‌فرد را از نظر ریاضی غیرممکن می‌سازد. این مشکل معمولاً با خطاهای رایجی مانند "Solver Pivot Error" در نرم‌افزار ANSYS خود را نشان می‌دهد.

ارزیابی و مدیریت پارامترهای تماس

برای دستیابی به یک تحلیل پایدار، پیروی از بهترین شیوه‌ها (Best Practices) در تنظیمات تماس ضروری است.  در ادامه به چند نکته کلیدی اشاره می‌شود:

• بررسی دقیق تماس‌های خودکار: هرگز نباید به تماس‌های تولیدشده به صورت خودکار توسط نرم‌افزار اعتماد کامل کرد. تحلیل‌گر موظف است تمام زوج‌های تماسی را به صورت دستی بررسی کرده و از صحت تعریف آن‌ها اطمینان حاصل کند.
• سازماندهی تماس‌ها: در مدل‌های پیچیده با تعداد زیادی تماس، استفاده از ابزارهایی مانند «تغییر نام بر اساس تعریف» (Rename Based on Definition) و «گروه‌بندی» (Grouping) می‌تواند به مدیریت ساده‌تر و جلوگیری از خطا کمک شایانی کند.
• انتخاب سطح تماس (Contact) و هدف (Target): به عنوان یک قاعده کلی، سطحی که دارای مش ریزتر است باید به عنوان سطح تماس (Contact Surface) و سطح با مش درشت‌تر به عنوان سطح هدف (Target Surface) انتخاب شود. این کار به افزایش دقت و پایداری محاسبات تماس کمک می‌کند.

تکنیک‌های پایدارسازی مدل برای حرکت جسم صلب

برای غلبه بر مشکل حرکت جسم صلب که ناشی از گپ‌های اولیه است، سه استراتژی اصلی و مؤثر در نرم‌افزار ANSYS وجود دارد که در ادامه ارزیابی می‌شوند.

1. استفاده از فنرهای ضعیف و میرایی (Weak Springs & Stabilization Damping): این استراتژی با افزودن سختی یا انرژی مصنوعی به سیستم، از حرکت آزاد قطعات جلوگیری کرده و مدل  را پایدار می‌سازد. در این روش، نرم‌افزار فنرهای مجازی بسیار ضعیفی را به گره‌های مدل متصل می‌کند تا از حرکت جسم صلب جلوگیری کند. برای اثربخشی بیشتر این تکنیک، توصیه می‌شود بارگذاری به صورت تدریجی انجام شود؛ یعنی در یک گام اولیه، بخش کوچکی از بار اعمال گردد تا تماس بین قطعات به طور پایدار برقرار شده و سپس در گام‌های بعدی، بار کامل اعمال شود. میرایی پایدارسازی (Stabilization Damping) نیز عملکرد مشابهی دارد و با افزودن اثرات میرایی، انرژی ناپایداری را مستهلک می‌کند.
2. تنظیم سطوح تماس به حالت تماس اولیه (Adjust to Touch): این تکنیک یک روش «بسیار قدرتمند» برای مدیریت گپ‌های کوچک است. این روش، برای اصلاح گپ‌های غیرفیزیکی که از تلرانس‌ها در سیستم CAD ناشی می‌شوند، ایده‌آل است. با فعال‌سازی این گزینه، نرم‌افزار این گپ‌های کوچک را نادیده گرفته و فرض می‌کند که قطعات از ابتدای تحلیل در تماس هستند. این کار به طور مؤثری از بروز حرکت جسم صلب جلوگیری کرده و به همگرایی سریع مدل کمک می‌کند. لازم به ذکر است که اگر گپ موجود یک ویژگی طراحی عمدی باشد، استفاده از Adjust to Touch مدل فیزیکی را تحریف کرده و نتایج را بی‌اعتبار می‌سازد.
3. کنترل از طریق جابجایی (Displacement Control): روش کنترل  جابجایی، هرچند یک تکنیک قدیمی است، اما همچنان بسیار مؤثر باقی مانده است، زیرا مستقیماً علت اصلی ناپایداری — یعنی گپ اولیه — را هدف قرار می‌دهد. در این استراتژی، در یک گام تحلیلی اولیه، به جای اعمال نیرو، یک جابجایی مشخص و کنترل‌شده به قطعات اعمال می‌شود تا گپ‌ها به صورت فیزیکی بسته شوند. این کار یک ماتریس سختی پایدار و خوش‌وضع را قبل از اعمال بارهای اصلی تضمین می‌کند و سپس در گام‌های بعدی، بار اصلی (نیرو یا فشار) به مدل اعمال می‌گردد.

تحلیل تأثیر سختی تماس (Contact Stiffness) بر زمان و دقت حل

سختی تماس که در ANSYS با پارامتر FKN نیز شناخته می‌شود، یک فاکتور کلیدی در الگوریتم‌های مبتنی بر روش جریمه (Penalty Method) برای مدل‌سازی تماس است. این پارامتر میزان مقاومت سطح در برابر نفوذ را تعریف می‌کند. در انتخاب مقدار این پارامتر، یک تعادل (Trade-off) مهندسی مهم وجود دارد:

• سختی تماس بالا: مقدار سختی بالا به واقعیت فیزیکی نزدیک‌تر است و نفوذ بین سطوح را به حداقل می‌رساند. اما از سوی دیگر، می‌تواند باعث نوسانات شدید در حل شده، مشکلات همگرایی ایجاد کند و زمان حل را به طور قابل توجهی افزایش دهد.
• سختی تماس پایین: کاهش سختی تماس یا «نرم کردن تماس» باعث می‌شود حلگر ساده‌تر به همگرایی برسد و زمان تحلیل کاهش یابد.

در اینجا تحلیل‌گر باید یک انتخاب استراتژیک انجام دهد: آیا توزیع دقیق فشار تماسی، نتیجه اصلی مورد نظر است یا تنش‌های خمشی در ناحیه‌ای دور از تماس، هدف اصلی هستند؟ اگر هدف دوم باشد، «نرم کردن تماس» با کاهش FKN یک استراتژی مؤثر برای تسریع همگرایی بدون به خطر انداختن نتایج اولیه است. با این حال، باید توجه داشت که کاهش بیش از اندازه سختی تماس می‌تواند منجر به خطای «نفوذ بیش از حد» ( Too Much Penetration )  شود که نتایج را از واقعیت فیزیکی دور می‌کند.

جمع‌بندی و رهنمودهای عملی

این گزارش با بررسی دو مطالعه موردی، تأثیرات حیاتی استراتژی‌های گسسته‌سازی را  بر نتایج تحلیل المان محدود ارزیابی کرد. این بخش یافته‌های کلیدی حاصل از این مطالعات را خلاصه کرده و آن‌ها را به یک چارچوب تصمیم‌گیری استراتژیک برای مهندسان تحلیل‌گر تبدیل می‌کند تا بتوانند تحلیل‌های دقیق‌تر و کارآمدتری انجام دهند.

جمع‌بندی نتایج

این تحلیل دو اصل سلسله‌مراتبی در استراتژی تحلیل المان محدود را تأیید می‌کند :

1. اول، دستیابی به همگرایی مش برای اجزای منفرد، یک اصل بنیادین است (همان‌طور که در مطالعه موردی ۱ نشان داده شد).
2. دوم، برای مجموعه‌های مونتاژی، این شرط لازم است اما کافی نیست. چالش غالب، مدیریت تخصصی غیرخطی بودن‌های ناشی از تماس و ناپایداری‌های مدل است (همان‌طور که در مطالعه موردی ۲ مشاهده شد).

رهنمودهای کلیدی برای بهینه‌سازی تحلیل

بر اساس این یافته‌ها، یک چارچوب تصمیم‌گیری استراتژیک برای بهینه‌سازی فرآیند تحلیل المان محدود به شرح زیر ارائه می‌شود:

1. انجام مطالعه همگرایی مش: برای مدل‌های حساس و تحلیل‌های نهایی، همواره یک مطالعه همگرایی مش (Mesh Convergence Study) انجام دهید. این کار با افزایش تدریجی تراکم مش و مقایسه نتایج انجام می‌شود تا اطمینان حاصل گردد که نتایج کلیدی مدل (مانند تنش ماکزیمم یا جابجایی) دیگر با ریزتر شدن مش تغییر قابل توجهی نمی‌کنند.
2. کنترل دقیق تنظیمات تماس: در تحلیل مجموعه‌های مونتاژی، هرگز به تنظیمات پیش‌فرض و تماس‌های تولیدشده خودکار توسط نرم‌افزار اکتفا نکنید. تمام تعاریف تماس باید به صورت دستی بازبینی، اصلاح و سازماندهی شوند تا از تعریف صحیح آن‌ها اطمینان حاصل شود.
3. انتخاب سیستماتیک روش پایدارسازی: برای مدل‌هایی که به دلیل گپ‌های اولیه همگرا نمی‌شوند، یک رویکرد سیستماتیک اتخاذ کنید. ابتدا از روش Adjust to Touch استفاده کنید که ساده‌ترین و قدرتمندترین روش برای گپ‌های کوچک ناشی از تلرانس CAD است. در صورت عدم موفقیت، یا اگر گپ‌ها عمدی هستند، سایر روش‌ها مانند کنترل جابجایی یا استفاده از فنرهای ضعیف و میرایی پایدارسازی را به کار بگیرید.
4. بهینه‌سازی سختی تماس برای سرعت بخشیدن به حل: برای مدل‌هایی که همگرا می‌شوند اما زمان حل آن‌ها بسیار طولانی است، کاهش تدریجی فاکتور سختی تماس (Normal Stiffness Factor) را در نظر بگیرید. کاهش این فاکتور (به عنوان مثال، از ۱ به ۰.۱) می‌تواند به طور قابل توجهی به همگرایی سریع‌تر کمک کند، به خصوص اگر دقت تنش‌های تماسی در اولویت اصلی تحلیل نباشد و تمرکز بر روی تنش‌های خمشی در سایر نقاط مدل باشد.
