دانلود پروژه اختلاط آب گرم و سرد در زانویی با Fluent و PyFluent

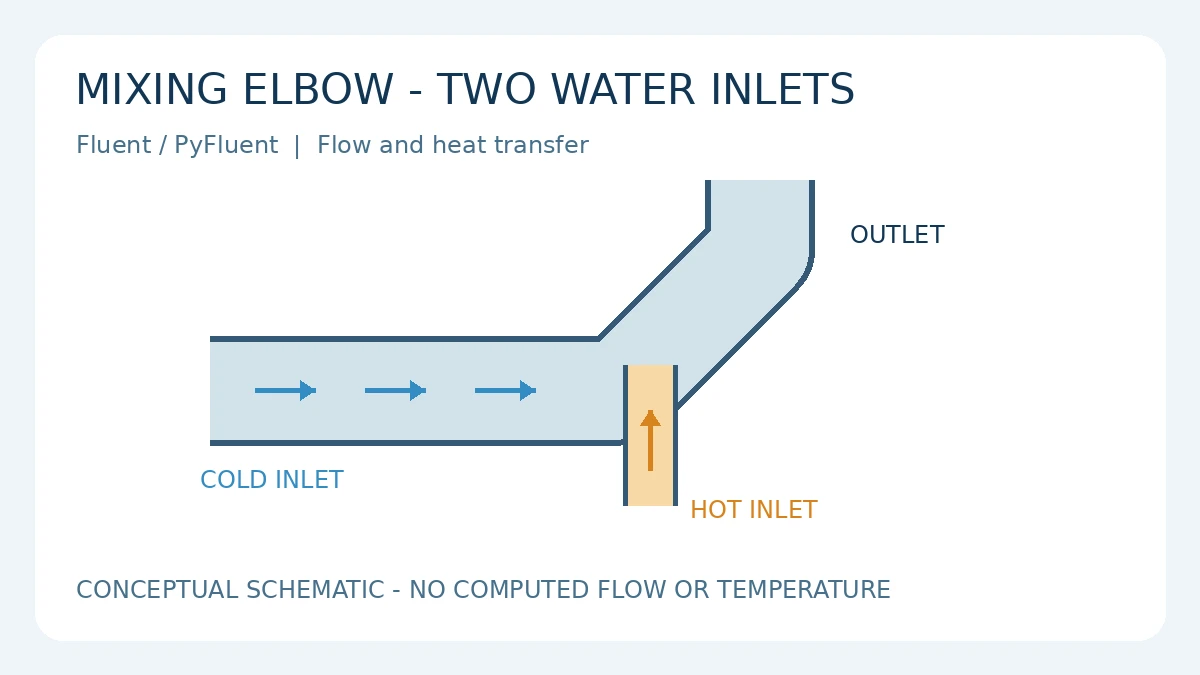

دانلود پروژه اختلاط در زانویی، مثال رسمی Ansys برای بررسی جریان و انتقال حرارت در محل اتصال دو ورودی آب است. در لوله‌کشی واحدهای فرایندی و نیروگاهی، نحوه اختلاط می‌تواند بر یکنواختی دما و شرایط پایین‌دست اثر بگذارد. این مثال، نقطه شروع شناخت مسئله است؛ تحلیل تنش حرارتی یا خستگی لوله را انجام نمی‌دهد.
نوع مجموعه: مش آماده به‌همراه اسکریپت بازسازی تحلیل. فایل Case/Data حل‌شده یا پروژه آماده Workbench ارائه نمی‌شود. هر دو دانلود زیر لازم‌اند؛ ZIP کد به‌تنهایی شامل مش نیست. این مثال متعلق به Ansys است و نمونه‌کار اجرایی ایران انسیس محسوب نمی‌شود.
آنچه در این مقاله می‌خوانید
مشخصات و فایل‌های مورد نیاز
| نرم‌افزار | Ansys Fluent و PyFluent؛ جریان سه‌بعدی و معادله انرژی |
| ZIP کد، ۲۰٬۷۲۲ بایت | mixing_elbow_settings_api.py و mixing_elbow_settings_api.ipynb |
| مش، ۲٬۸۰۶٬۹۸۱ بایت | mixing_elbow.msh.h5؛ قالب HDF5، دارای گره‌ها، وجوه، سلول‌ها و نام مرزها |
| نسخه ثبت‌شده مش | Fluent Meshing 2022 R2؛ settings/Version برابر 22.2 |
| پیش‌نیازها | نصب و مجوز Fluent، Python و ansys-fluent-core سازگار؛ اینترنت برای دریافت خودکار مش؛ Jupyter برای نوت‌بوک |
| فایل نتیجه آماده | ندارد؛ Case/Data حل‌شده در این مجموعه معرفی نشده است |
۱. دانلود مستقیم اسکریپت و نوت‌بوک (ZIP)
۲. دانلود مستقیم مش زانویی (MSH.H5)
راهنمای اصلی مثال در مستندات PyFluent · پوشه داده‌های اصلی Ansys در GitHub
راهنمای بازکردن و اجرای مثال
- ZIP را در پوشه‌ای مستقل استخراج کنید. نسخه Python، PyFluent و Fluent باید با یکدیگر سازگار باشند. بسته پایتون با
python -m pip install ansys-fluent-coreنصب می‌شود؛ خود Fluent و مجوز آن جداگانه لازم‌اند. - اسکریپت، مش را با
examples.download_fileاز مخزن رسمی می‌گیرد و در پوشه جاری ذخیره می‌کند. برای کار آفلاین، مش دانلودشده را نگه دارید و مقدارimport_file_nameرا به مسیر محلی آن تغییر دهید. - برای بررسی دستی، مش را در Fluent سه‌بعدی بخوانید و Mesh Check و نام مرزها را کنترل کنید. خواندن مش به‌تنهایی تنظیم کامل تحلیل نیست؛ برای ادامه، تنظیمات اسکریپت یا راهنمای اصلی لازم است.
- برای اجرای خودکار، از پوشه کاری
python mixing_elbow_settings_api.pyرا اجرا کنید. کد Fluent را با دقت دوگانه و دو پردازنده راه می‌اندازد، تحلیل را تنظیم و سپس حل را درخواست می‌کند.
فرض‌ها و تنظیمات مهم
کد آب مایع را از پایگاه مواد انتخاب و معادله انرژی را فعال می‌کند. سرعت ورودی سرد ۰٫۴ متر بر ثانیه با دمای ۲۹۳٫۱۵ کلوین، و ورودی گرم ۱٫۲ متر بر ثانیه با دمای ۳۱۳٫۱۵ کلوین است. این مقادیر ورودی مثال‌اند. قطر هیدرولیکی با واحد اینچ وارد می‌شود؛ واحدهای مش و طول‌های نمایش‌داده‌شده را پیش از حل کنترل کنید.
این مسئله در منبع، جریان آشفته معرفی شده است؛ اسکریپت دانلودشده مدل لزج/آشفتگی را صریح تعیین نمی‌کند. پیش از Solve، مدل فعال و تنظیمات آشفتگی را در نسخه نصب‌شده بررسی و با منبع هماهنگ کنید. تنظیم پیش‌فرض نرم‌افزار را بدون بازبینی به مسئله صنعتی تعمیم ندهید.
خروجی مورد انتظار و محدودیت‌ها
کد Hybrid Initialization و ۱۵۰ تکرار را درخواست می‌کند و برای نمایش بردار سرعت روی صفحه تقارن، ذخیره تصویر و محاسبه گزارش دبی جرمی تنظیم شده است. ۱۵۰ تکرار تضمین همگرایی نیست؛ روند باقیمانده‌ها، موازنه جرم و انرژی و پایداری کمیت مورد نظر باید کنترل شوند. هیچ نتیجه عددی از اجرای این محیط ارائه نمی‌شود.
شبکه و صفحه تقارنِ مثال برای هندسه مرجع هستند. برای لوله واقعی، شرایط دیواره، وابستگی خواص به دما، نوسان جریان و نیاز به تحلیل گذرا باید متناسب با هدف تعیین شوند. استخراج تصویر رنگی به‌تنهایی اعتبارسنجی نیست.
وضعیت واقعی بررسی و شرایط استفاده
۲۲ اکتبر ۲۰۲۶ / ۳۰ مهر ۱۴۰۵: ZIP و مش واقعاً دریافت شدند؛ کد خوانده شد و ساختار مش با HDF5 بازبینی شد. ناحیه elbow-fluid و مرزهای cold-inlet، hot-inlet، outlet و symmetry-xyplane با نام‌های کد تطابق دارند. این بررسی به معنی بازشدن مدل در Fluent، اجرای مجدد حل یا اعتبارسنجی نتایج نیست؛ این مراحل انجام نشده‌اند.
ناشر: Ansys / PyFluent و مخزن رسمی example-data. سربرگ کد و مجوز مخزن MIT است؛ اطلاعیه حقوق و مجوز سازنده در استفاده و بازتوزیع حفظ شود. لینک‌ها به منابع اصلی متصل‌اند و بسته‌ها روی هاست ایران انسیس کپی نشده‌اند. مجوز نرم‌افزار Fluent جداگانه لازم است.
