دانلود پروژه تحلیل حرارتی گذرا در انسیس با PyMAPDL

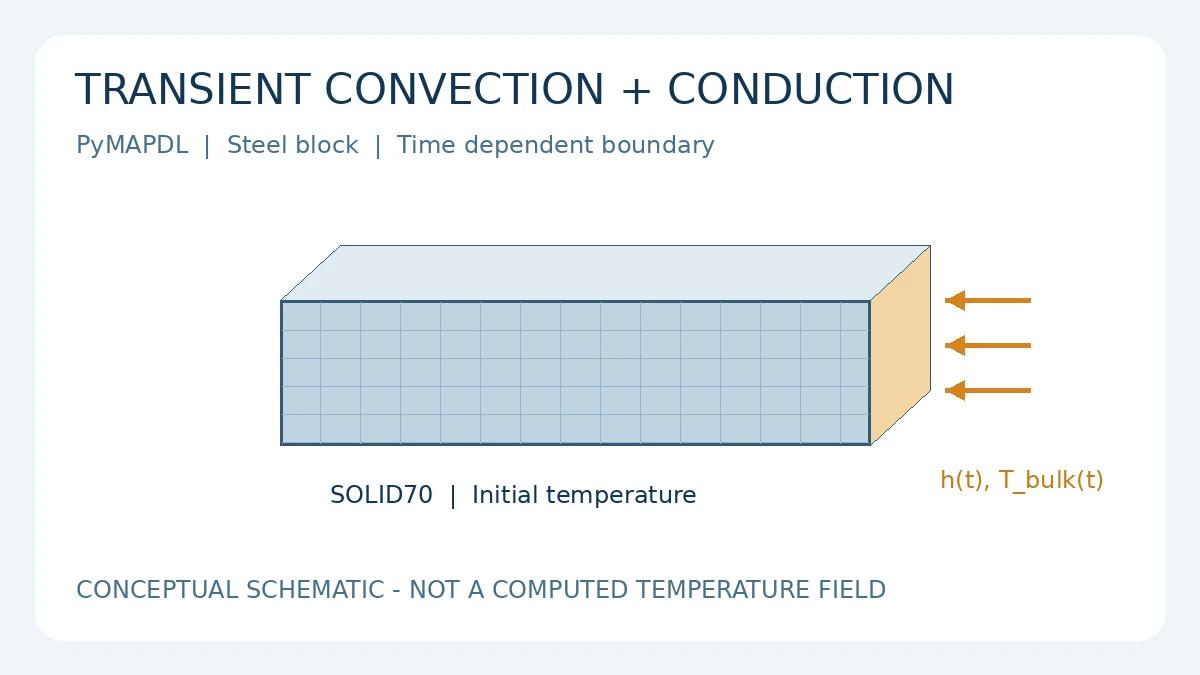

دانلود پروژه تحلیل حرارتی گذرا، یک مثال رسمی PyMAPDL برای بررسی تغییر دمای بلوک فولادی در طول زمان است. در این مسئله، ضریب انتقال حرارت جابه‌جایی و دمای سیال اطراف مستقل از یکدیگر تغییر می‌کنند. این روش برای آشنایی با مدل‌سازی چرخه گرم‌کردن یا سردکردن قطعات مفید است؛ برای قطعه واقعی، خواص ماده و شرایط تبادل حرارت باید از داده معتبر همان فرایند تعیین شوند.

نوع فایل: مثال قابل بازسازی با اسکریپت؛ پروژه آماده Workbench نیست. کد، هندسه و شبکه و تحلیل را تولید می‌کند و به فایل CAD بیرونی نیاز ندارد. مثال متعلق به منابع معرفی‌شده است و نمونه‌کار اجرایی ایران انسیس محسوب نمی‌شود.

مشخصات و محتویات فایل دانلودی

دانلود مستقیم پروژه حرارتی گذرا (ZIP)

صفحه اصلی مثال و راهنمای رسمی PyMAPDL

راهنمای اجرای مثال حرارتی

1. بسته را در یک پوشه کاری مستقل استخراج کنید. فایل transient_thermal.py را بخوانید و محیط Python سازگار با PyMAPDL را آماده کنید. دستور پایه نصب python -m pip install ansys-mapdl-core numpy matplotlib است؛ نصب و مجوز خود MAPDL نیز لازم است.
2. دسترسی launch_mapdl به نصب حلگر را بررسی کنید. سپس از همان پوشه python transient_thermal.py را اجرا کنید؛ یا نوت‌بوک را در Jupyter مرحله‌به‌مرحله پیش ببرید.
3. پیش از حل، دمای اولیه، جدول ضریب جابه‌جایی my_conv، جدول دمای محیط my_bulk و زمان پایان را با دستگاه واحد کد کنترل کنید. اعداد فارنهایت را به‌جای سلسیوس استفاده نکنید.
4. پس از حل، فهرست مجموعه نتایج و زمان واقعی آن‌ها را بررسی کنید و سپس برش‌های دما و تاریخچه گره انتخابی را نمایش دهید. ترسیم‌های تعاملی ممکن است برای ادامه اجرا نیاز به بسته‌شدن داشته باشند.

تنظیمات زمانی و شرایط مرزی مهم

دمای اولیه در کد با TUNIF برابر ۷۵ درجه فارنهایت است. فرمان اجرایی، زمان پایان را ۱۵۰۰ ثانیه تعیین می‌کند و DELTIM گام اولیه ۱۰ ثانیه، حداقل ۲ و حداکثر ۲۵ ثانیه دارد. بعضی توضیحات قدیمی داخل فایل به اعداد دیگری اشاره می‌کنند؛ در بازبینی، دستورهای اجرایی ملاک قرار گرفته‌اند.

بار CONV از دو جدول زمانی مستقل برای ضریب جابه‌جایی و دمای محیط استفاده می‌کند. TSRES نقاط تغییر جدول‌ها را در حل لحاظ می‌کند و OUTRES برای ذخیره نتایج زیرگام‌ها تنظیم شده است. با تغییر جدول‌ها، نقاط زمانی و گام‌های حل را نیز بازبینی کنید؛ در مدل بزرگ، ذخیره همه زیرگام‌ها می‌تواند حجم فایل نتیجه را افزایش دهد.

خروجی مورد انتظار و محدودیت تفسیر

اسکریپت برای نمایش برش میدان دما و ترسیم تاریخچه دمای گره ۱۲ در کنار دمای ورودی تنظیم شده است. دستورهای انتخاب مجموعه ۳۰ یا ۱۲۰، اندیس نتیجه‌اند و الزاماً به معنی زمان ۳۰ یا ۱۲۰ ثانیه نیستند. پس از تغییر گام زمانی یا شبکه، وجود مجموعه نتیجه و شناسه گره را کنترل کنید.

مدل تنها پاسخ حرارتی را محاسبه می‌کند؛ تنش حرارتی، تغییرشکل، تغییر فاز یا خواص وابسته به دما در این مثال تعریف نشده‌اند. برای کاربرد صنعتی، حساسیت به شبکه و گام زمانی و کفایت داده‌های تبادل حرارت بررسی شود. هیچ دما یا نتیجه محاسبه‌شده‌ای از اجرای ایران انسیس در این صفحه ادعا نمی‌شود.

وضعیت واقعی بررسی و شرایط استفاده

۲۲ اکتبر ۲۰۲۶ / ۳۰ مهر ۱۴۰۵: بسته ZIP واقعاً دریافت، محتویات و متن اسکریپت بررسی شد. هندسه و دستورهای مش، بارگذاری، حل و پس‌پردازش در کد وجود دارند. مدل در Ansys باز نشده، حل مجدد انجام نشده و اعتبارسنجی عددی صورت نگرفته است.

ناشر: Ansys / PyMAPDL؛ در توضیح فایل به اقتباس از مثال SimuTech اشاره شده است. سربرگ کد مجوز MIT و حقوق ANSYS و Synopsys را دارد؛ در استفاده و بازتوزیع، متن مجوز و حقوق سازنده حفظ شوند. دانلود به منبع اصلی متصل است و فایل روی هاست ایران انسیس بازنشر نشده است. مجوز کد جایگزین مجوز Ansys نیست.
