دانلود پروژه تحلیل مودال تیر یک‌سرگیردار در انسیس با PyMAPDL

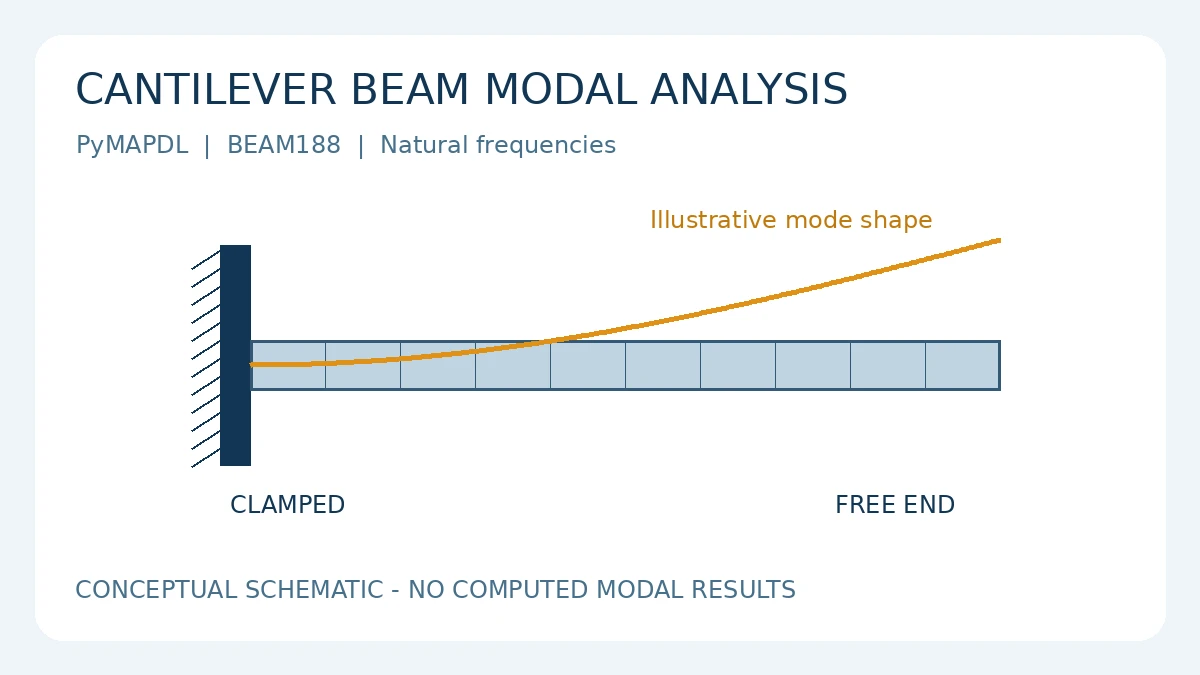

دانلود پروژه تحلیل مودال تیر، یک مثال رسمی Ansys برای بازسازی تحلیل فرکانس طبیعی و نمایش شکل مود با PyMAPDL است. مسئله پایه، تیر الاستیک با مقطع مستطیلی و یک انتهای گیردار است. این مدل برای آشنایی با بررسی ارتعاش بازوها و اجزای باریک سازه مفید است؛ هندسه، اتصال و جرم تجهیزات واقعی باید جداگانه مدل شوند.
نوع فایل: مثال قابل بازسازی با اسکریپت؛ فایل آماده Workbench نیست. هندسه، مش، ماده، قید و حل در کد تعریف می‌شوند. مالک مثال Ansys است و این صفحه نمونه‌کار اجرایی ایران انسیس نیست.
آنچه در این مقاله می‌خوانید
مشخصات و محتویات فایل
| نرم‌افزار | Mechanical APDL و PyMAPDL؛ المان BEAM188 |
| بسته دریافت‌شده | modal_beam.py و modal_beam.ipynb؛ ZIP با حجم ۱۰٬۲۶۵ بایت |
| فایل هندسه و نتیجه آماده | ندارد؛ مدل و نتایج با اجرای کد ساخته می‌شوند |
| نسخه مرجع مستند | خروجی ناشر: MAPDL 2025 R2 و PyMAPDL 0.74.1؛ کد نسخه حلگر را ثابت نمی‌کند |
| پیش‌نیاز | Python سازگار، ansys-mapdl-core، وابستگی‌های ترسیم و خواندن نتیجه، نصب و مجوز معتبر MAPDL؛ برای نوت‌بوک Jupyter |
دانلود مستقیم پروژه تحلیل مودال تیر (ZIP)
منبع اصلی و راهنمای رسمی Ansys
راهنمای اجرای مثال
- بسته را در یک پوشه مستقل استخراج و فایل modal_beam.py را بازبینی کنید.
- PyMAPDL و وابستگی‌های آن را طبق مستندات رسمی نصب کنید؛ برای شروع می‌توان از
python -m pip install ansys-mapdl-coreاستفاده کرد. دسترسی به نصب و مجوز MAPDL ضروری است. - از همان پوشه
python modal_beam.pyرا اجرا کنید، یا نوت‌بوک را مرحله‌به‌مرحله باز کنید. اگر نصب MAPDL به‌صورت خودکار شناسایی نشد، مسیر یا نسخه حلگر را در launch_mapdl مطابق محیط خود مشخص کنید. - کد پس از حل، فهرست مجموعه نتایج و نمایش مود را درخواست می‌کند و برای ذخیره animation.gif تنظیم شده است. برخی پنجره‌های ترسیم تعاملی باید بسته شوند تا ادامه کد اجرا شود.
تنظیمات مهم و تفسیر خروجی
طول هندسه در کد ۱۰ و ابعاد مقطع ۲ در ۱ است؛ با خواص ماده درج‌شده، دستگاه واحد سازگار را حفظ کنید. چگالی در تحلیل مودال اهمیت مستقیم دارد و حذف یا تغییر واحد آن فرکانس‌ها را تغییر می‌دهد. قید کامل در X=0 اعمال می‌شود.
حلگر LANB برای حداکثر ۱۰ مود در بازه صفر تا ۲۰۰ تنظیم شده است؛ وجود کمتر از ۱۰ مود در این بازه لزوماً خطا نیست. خروجی مورد انتظار شامل فرکانس‌های طبیعی و شکل مود است. دامنه نمایش مود نرمال‌سازی می‌شود و اندازه واقعی ارتعاش تحت بار نیست؛ برای پاسخ اجباری، بار، میرایی و نوع تحلیل دیگری لازم است.
محدودیت‌ها و وضعیت بررسی فایل
مدل، ماده الاستیک خطی و تکیه‌گاه ایده‌آل دارد؛ تماس، انعطاف اتصال، جرم تجهیزات متصل و رفتار غیرخطی قطعه صنعتی را بازنمایی نمی‌کند. قبل از تصمیم درباره رزونانس، اثر شبکه و واقع‌بینی شرایط اتصال بررسی شود.
بررسی در ۲۲ اکتبر ۲۰۲۶ / ۳۰ مهر ۱۴۰۵: ZIP واقعاً دریافت و دو فایل آن بازبینی شد. هندسه و دستورهای تعریف و حل در اسکریپت وجود دارند. بازشدن مدل در Ansys، اجرای مجدد حل و اعتبارسنجی عددی در این محیط انجام نشده است. اعداد تنظیمات بالا ورودی کد هستند؛ نتیجه اجرای ایران انسیس نیستند.
سازنده و شرایط استفاده
ناشر: Ansys / PyMAPDL؛ سربرگ فایل مجوز MIT و اطلاعیه حقوق ANSYS و Synopsys دارد. در بازتوزیع کد، مجوز و حقوق سازنده حفظ شوند. دانلود به منبع اصلی لینک شده و بسته روی هاست سایت بازنشر نشده است. استفاده از کد، نیاز به مجوز مناسب Ansys را برطرف نمی‌کند.
