دانلود پروژه مخزن همزن در فلوئنت با PyFluent و روش MRF

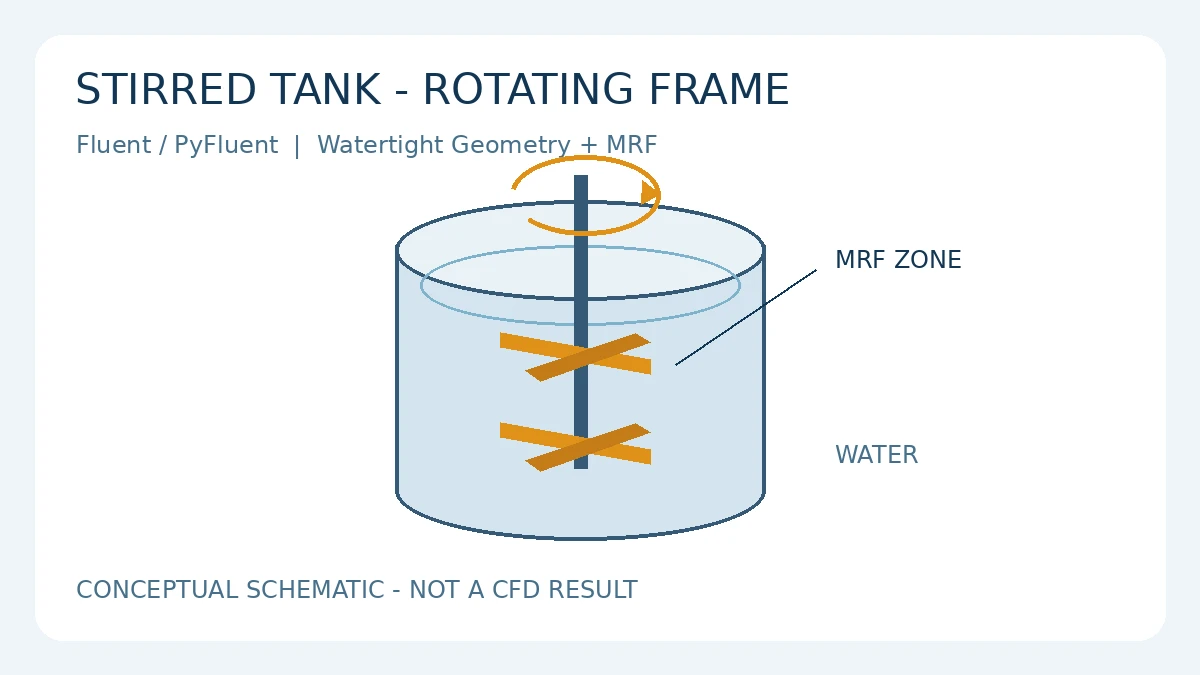

دانلود پروژه مخزن همزن، مثال رسمی Ansys برای ساخت مش و تعریف تحلیل جریان در یک مخزن دارای همزن است. کاربرد صنعتی آن، آشنایی با بررسی گردش سیال و کمیت‌هایی مانند گشتاور همزن و شدت حرکت سیال در تجهیزات اختلاط است. نتیجه این مثال به‌تنهایی معیار طراحی یا انتخاب موتور یک همزن واقعی نیست.
نوع مجموعه: هندسه و اسکریپت بازسازی مش و تحلیل. فایل Case آماده یا نتایج حل‌شده داخل ZIP کد قرار ندارد. این مثال متعلق به Ansys است و نمونه‌کار اجرایی ایران انسیس محسوب نمی‌شود.
آنچه در این مقاله می‌خوانید
مشخصات و محتویات فایل‌ها
| نرم‌افزار و روش | Fluent Meshing و Fluent Solver با PyFluent؛ Watertight Geometry و چارچوب چرخان MRF |
| ZIP کد | mixing_tank_workflow.py و mixing_tank_workflow.ipynb؛ حجم ۳۷٬۹۹۸ بایت |
| هندسه ویندوز | mixing_tank_geom.dsco؛ حجم ۳۳۲٬۲۵۳ بایت؛ شامل اطلاعات Discovery و بدنه هندسی Parasolid |
| هندسه سایر پلتفرم‌ها | StirredTank.scdoc.pmdb؛ حجم ۵۳۰٬۱۵۲ بایت؛ دارای جریان‌های BRep و Part Manager در HDF5 |
| نسخه قابل تشخیص | در DSCO: Ansys Discovery 23.1.0.0؛ این مشخصه، نسخه هندسه است و تضمین سازگاری حلگر نیست |
| پیش‌نیاز | Python و ansys-fluent-core سازگار، نصب و مجوز مناسب Fluent Meshing/Solver، منابع کافی برای تولید مش و حل؛ اینترنت برای دریافت خودکار هندسه |
۱. دانلود مستقیم کد و نوت‌بوک مخزن (ZIP)
۳. دانلود هندسه سایر پلتفرم‌ها (PMDB)
ZIP کد و یکی از دو هندسه متناسب با پلتفرم لازم است؛ نیاز به اجرای هر دو هندسه نیست. راهنمای اصلی مثال در مستندات Ansys · پوشه اصلی فایل‌های هندسه
راهنمای اجرای پروژه
- ZIP را در پوشه مستقلی استخراج و کد mixing_tank_workflow.py را بررسی کنید. پس از نصب Fluent و تأمین مجوز، PyFluent را در محیط Python سازگار نصب کنید؛ دستور پایه
python -m pip install ansys-fluent-coreاست. - کد بر اساس سیستم‌عامل، DSCO یا PMDB را از منبع اصلی می‌گیرد. برای اجرای آفلاین، فایل مناسب را دستی دریافت و متغیر geometry_filename را به مسیر محلی آن تنظیم کنید.
- با
python mixing_tank_workflow.pyیا اجرای مرحله‌ای نوت‌بوک، مسیر Watertight Geometry آغاز می‌شود: ورود هندسه، مش سطحی، تعریف نواحی، اشتراک توپولوژی، لایه مرزی و مش حجمی. - پیش از ادامه به Solver، مقیاس هندسه، کیفیت مش و نام نواحی را بازبینی کنید. سپس بخش تعریف ماده، چرخش و شرایط مرزی را پیش ببرید و گزارش‌ها را هنگام حل پایش کنید.
تنظیمات و فرض‌های مهم
ورودی‌های کد برای آب، چگالی ۱۰۰۰ کیلوگرم بر مترمکعب و ویسکوزیته ۰٫۰۰۱ کیلوگرم بر مترثانیه است. سرعت چرخش ۱۰ رادیان بر ثانیه تعریف شده؛ آن را با دور بر دقیقه اشتباه نگیرید. جهت و مبدأ محور چرخش نیز در کد مشخص می‌شود.
ناحیه MRF با تطبیق نام نواحی شناسایی می‌شود؛ حذف نام‌های fluid_mrf یا wall_shaft و wall_impeller می‌تواند تنظیمات را مختل کند. در فایل DSCO، واحد طول در فراداده INCHES ثبت شده است؛ پس از ورود هندسه، ابعاد و واحد نهایی را حتماً کنترل کنید.
مرز سطح مایع در این مثال یک دیواره با شرط برشی است؛ مدل، ردیابی سطح آزاد با VOF، موج سطح یا ورود هوا را انجام نمی‌دهد. مدل آشفتگی فعال و فرض چارچوب چرخان باید پیش از اجرای حل با نسخه نصب‌شده و هدف مسئله هماهنگ شوند.
خروجی مورد انتظار و محدودیت‌ها
کد برای ۵۰۰ تکرار، ذخیره مش و Case/Data، نمایش سرعت و تعریف گزارش‌های گشتاور، سرعت متوسط، اتلاف و نرخ کرنش تنظیم شده است. تعداد تکرار به معنی همگرایی قطعی نیست؛ پایداری گشتاور و سایر کمیت‌های هدف را همراه باقیمانده‌ها کنترل کنید. گزارش گشتاور نیز باید از نظر محور و سطوح انتخابی با هدف محاسبه توان تطبیق داده شود.
برای مخزن صنعتی با چند فاز، سیال غیرنیوتنی یا حرکت گذرای پره‌ها، فرض‌های این مثال کافی نیست. در این صفحه نتیجه عددی یا تجربه اجرای ساختگی ارائه نمی‌شود.
وضعیت بررسی و مجوز استفاده
بررسی در ۲۲ اکتبر ۲۰۲۶ / ۳۰ مهر ۱۴۰۵: ZIP کد و هر دو هندسه دریافت شدند. محتوای DSCO، بدنه هندسی و نام‌گذاری‌ها بررسی و ساختار PMDB با HDF5 باز شد. متن اسکریپت هم بازبینی شد. بازشدن در Discovery یا Fluent، تولید مجدد مش، اجرای حل و اعتبارسنجی عددی انجام نشده است.
سازنده: Ansys / PyFluent؛ کد و مخزن example-data دارای مجوز MIT هستند. حقوق و متن مجوز در استفاده و بازتوزیع حفظ شوند. فایل‌ها از منبع اصلی دانلود می‌شوند و روی هاست ایران انسیس بازنشر نشده‌اند. مجوز نرم‌افزار مستقل است.
